Raporları tasarlama

9 dk okumaRaporlar

Tetikle kayıt alan raporları tanımlama: alanlar, tetik ve geri bildirim, kayıt numarası ve saklama, dönem özeti, baskı düzeni, onay ve dizayn sayfaları.

Rapor, belirli bir anda bir dizi tag'in değerini okuyup kayıt olarak saklayan tanımdır. Örneğin parti bittiğinde brix, sıcaklık, debi ve toplam miktar bir parti kaydına yazılır. Kayıtlar Live'da Rapor Görünümü ya da rapor dizayn sayfasıyla listelenir, süzülür, onaylanır, dışa aktarılır ve yazdırılır (Raporların Live'da kullanımı). Rapor tanımı Raporlar bölümünde dört sekmede hazırlanır: Rapor Tanımları, Tetik ve Kayıt, Dönem, Baskı ve Onay ve Sayfa Dizaynı.

Rapor ve alan tanımlama

Raporu ekleyin
Rapor Tanımları sekmesinde Ekle'ye basın; Ad (örnek: Parti) ve isteğe bağlı Görünen ad girin. Yetki grubu seçilirse kayıt silme ve elle kayıt alma yalnızca o gruptaki kullanıcılara açılır.
Alanları ekleyin
Rapor seçiliyken Rapor Alanları tablosuna her değer için bir satır ekleyin: Tag değerin okunacağı tag'i, Veri tipi (Tam sayı, Ondalık, Metin, Bool (evet / hayır)) kaydın nasıl saklanacağını belirler. Tag seçilmeyen alan kayıtta boş kalır.
Tetiği ve kaydı ayarlayın
Tetik ve Kayıt sekmesinde kaydı hangi koşulun başlatacağını belirleyin (aşağıda).
Dönem, baskı ve onayı ayarlayın
İsteğe bağlı: dönem özeti, kâğıt düzeni, onay ve saklama.

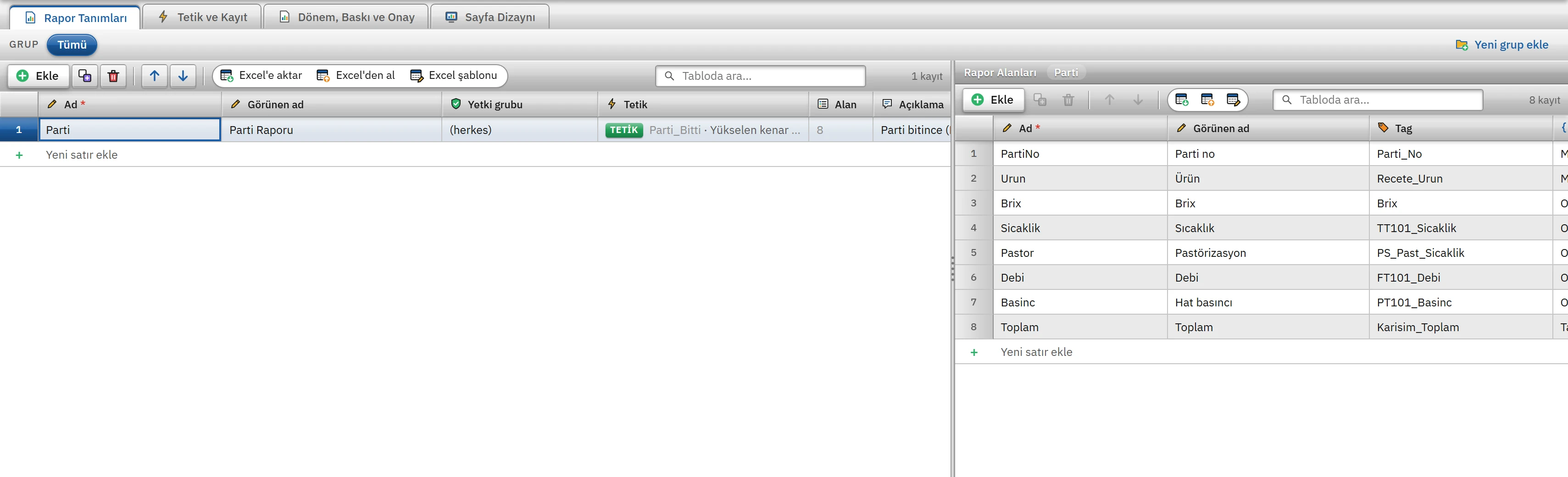

Rapor Tanımları: solda rapor, sağda alanları.

Alan kolonu	Anlamı
Ad, Görünen ad	Tanım adı ve tablo başlığında, kartta ve baskıda görünen ad.
Tag, Veri tipi	Okunacak tag ve saklama tipi. Tag'in değeri henüz okunmamışsa ya da kalitesi kötüyse alan kayıtta boş (`—`) kalır.
Ondalık, Birim	Ondalık alanında gösterilen basamak (0 – 6); birim başlıkta ve değerin yanında görünür.
Genişlik (px)	Kayıt tablosundaki kolon genişliği (40 – 600).
Biçim	Değerin ekranda ve baskıda yazılışı: Otomatik (veri tipine göre), Sayı, Tarih / saat, Metin, Mantıksal (Evet / Hayır).
Dönem toplaması	Dönem özetinde alanın kayıtlardan tek değere nasıl indirileceği: Son değer, Toplam, Ortalama, En az, En çok, Fark (son − ilk), Adet. Metin alanlarında yalnız son değer ve adet anlamlıdır.
En az sınır, En çok sınır	Değer en azın altına düşerse turuncu, en çoğu aşarsa kırmızı uyarı rengi görünür (tabloda, kartta ve baskıda). Boş = sınır yok. Yalnız sayısal alanlarda.
Kart grubu, Sıra	Seçili kayıt kartında alanların toplandığı başlık (örnek: `Tartım`, `Proses`) ve tablodaki / karttaki yer sırası (küçük önce; 0 = tanım sırası).

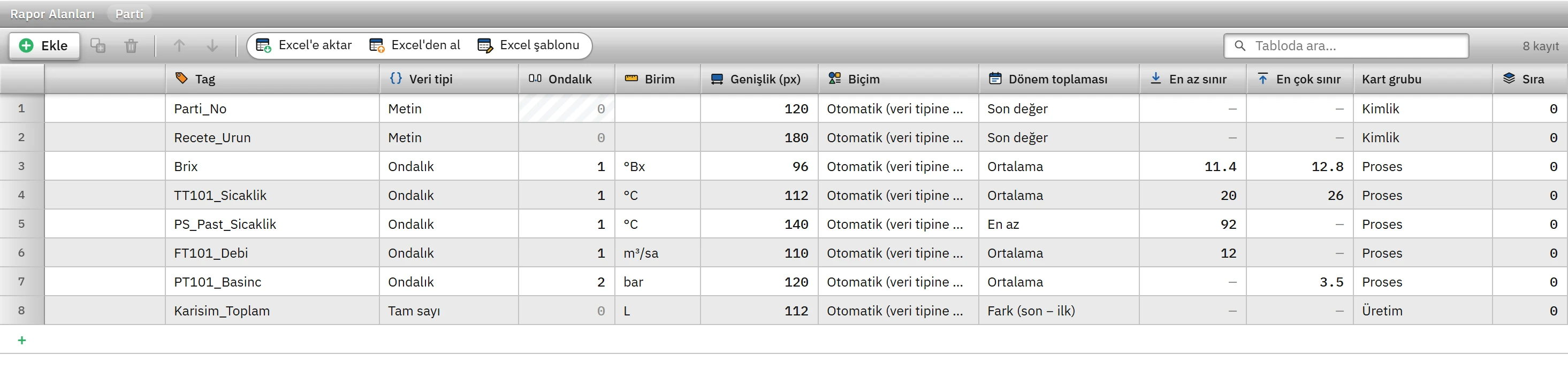

Rapor Alanları tablosunun sağ yarısı: veri tipi, ondalık, birim, genişlik, biçim, dönem toplaması, sınırlar ve kart grubu.

Alan ayarlarını tek pencerede görmek için Dönem, Baskı ve Onay sekmesindeki Alan biçimleri ve sınırlar kartının Düzenle… düğmesini kullanın; pencere canlı bir önizleme gösterir.

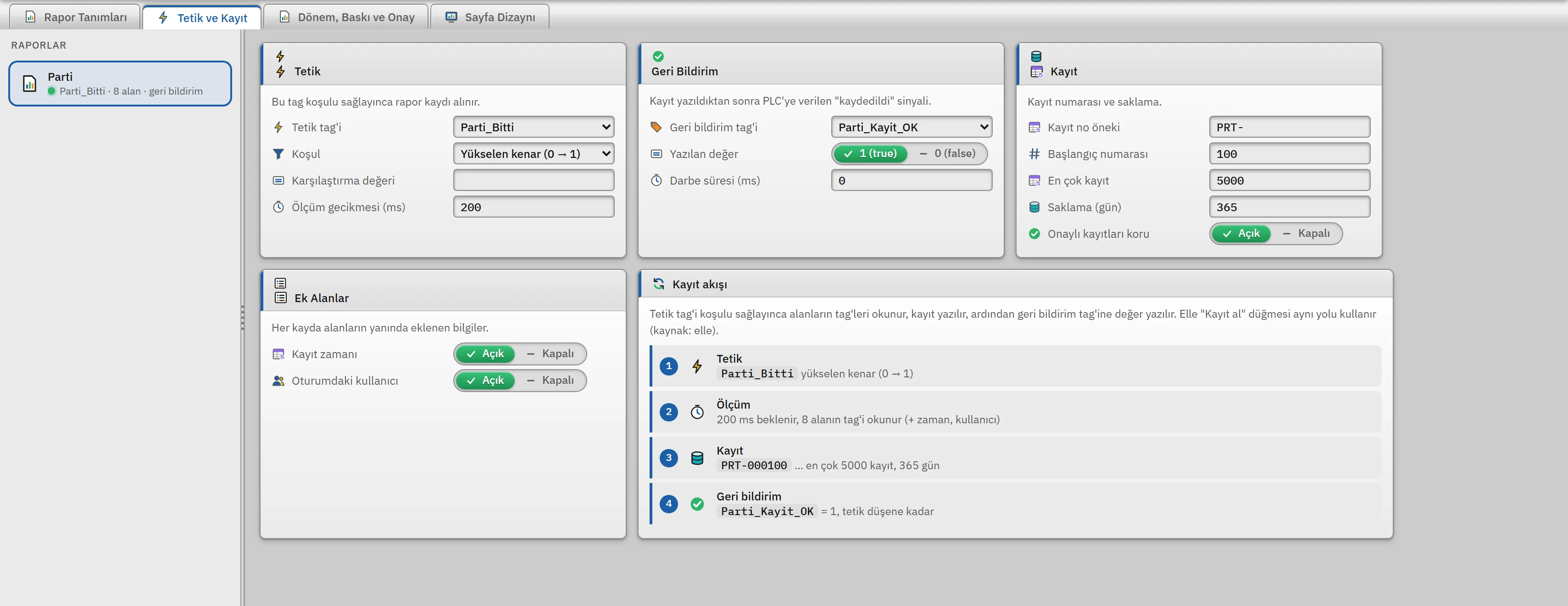

Tetik ve Kayıt

Tetik

Kaydı başlatan koşul tek bir tag üzerindedir:

Koşul	Kayıt ne zaman alınır
Yükselen kenar (0 → 1)	Tag sıfırdan farklı olunca (Bool ise doğru olunca).
Düşen kenar (1 → 0)	Tag sıfırlanınca.
Değer değişince	Tag'in değeri her değiştiğinde.
Değer eşitse	Tag, Karşılaştırma değeri alanındaki değere ulaşınca (daha önce eşit değilken).

Tetik tag'i boş bırakılırsa rapor yalnızca elle (Kayıt al düğmesiyle) kaydedilir. Tag'in Live açılışında okunan ilk değeri tetik sayılmaz. Kayıt alınırken yeni bir tetik gelirse en çok bir tetik beklemeye alınır; kayıtlar sırayla yazılır. Ölçüm gecikmesi (ms) (0 – 60 000), tetikten sonra alan tag'lerinin okunmasından önce beklenecek süredir; PLC'nin değerleri yerleştirmesine zaman tanır.

Geri bildirim

Kayıt başarıyla yazılınca PLC'ye “kaydedildi” sinyali verilir: Geri bildirim tag'i (Bool olmalıdır), Yazılan değer (1 (true) ya da 0 (false)) ve Darbe süresi (ms). Darbe süresi 0 ise değer tetik düşene kadar tutulur (elle alınan kayıtta 1 sn sonra geri alınır); aksi halde bu süre sonunda değer geri alınır. Geri bildirim tag'i tetik tag'iyle aynı olmamalıdır.

Kayıt

Kayıt no öneki ve Başlangıç numarası: kayıt numarası önek + 6 haneli sayıdır (örnek: PRT-000100). Sayaç Live'ın deposunda tutulur; başlangıç numarası yalnızca ilk kayıttan önce etkilidir.
En çok kayıt (varsayılan 10 000): listede gösterilen en çok kayıt. Saklamada da uygulanır.
Saklama (gün) (varsayılan 365) ve Onaylı kayıtları koru: eski aylık dosyaların silinmesi (aşağıda).
Ek Alanlar bölümü: Oturumdaki kullanıcı kapalıysa kayda kullanıcı adı yazılmaz.

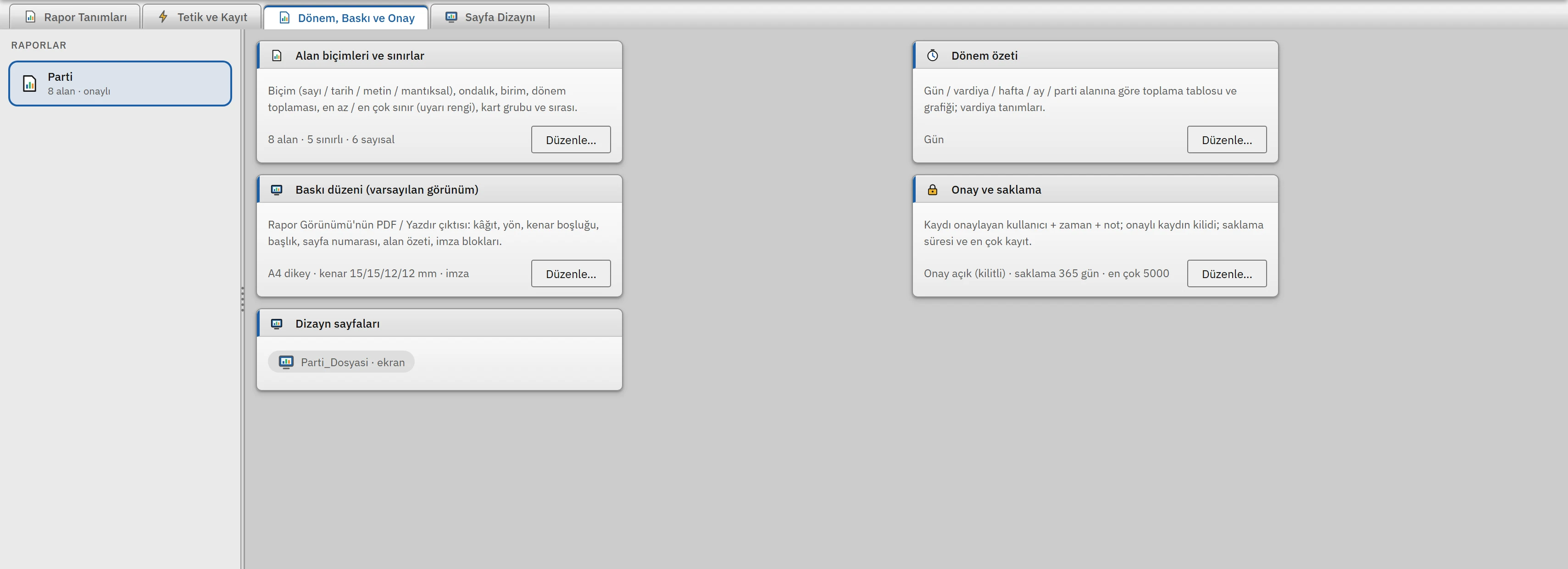

Dönem, Baskı ve Onay

Dönem özeti: Dönem özeti ölçütü: Gün, Vardiya, Hafta, Ay ya da Parti alanı (aynı değeri taşıyan kayıtlar, örneğin aynı parti numarası, bir dönem olur). Kayıtlar ölçüte göre gruplanır; her grup için alanların Dönem toplaması uygulanır. Vardiya tanımları (ad, başlangıç, bitiş; gece yarısını aşabilir) buradadır. Varsayılan vardiyalar: Vardiya 1 06:00 – 14:00, Vardiya 2 14:00 – 22:00, Vardiya 3 22:00 – 06:00.
Baskı düzeni (varsayılan görünüm): Rapor Görünümü'nün PDF / yazdır çıktısı: Kâğıt boyutu (A4, A3, A5, Letter), Yön (dikey, yatay; kolon sayısı 8'i aşarsa ve yön elle seçilmediyse yatay), dört kenar boşluğu (mm), Rapor başlığı, Alt bilgi metni, Proje rozeti (ilk harf), Sayfa numarası, Alan özeti tablosu, İmza blokları (son sayfa) ve Kayıt sırası (eskiden yeniye, yeniden eskiye, ekrandaki sıra).
Onay ve saklama: Onay / imza açık: Live'da Onayla / imzala çalışır. Onaylayabilen grup boşsa raporun yetki grubu, o da boşsa oturum açmış herkes onaylar. Onaylı kaydı kilitle açıksa onaylı kayıt silinemez. Onay notu zorunlu. Saklama süresi (gün), En çok kayıt ve Onaylı kayıtları koru bu pencerededir.

Saklama nasıl çalışır

Live, açılıştan yaklaşık 25 saniye sonra ve sonra günde bir kez raporun eski aylık kayıt dosyalarını denetler. Dosya, bütün ayı Saklama (gün) süresinden eskiyse ya da En çok kayıt sayısını aşan kayıtlar eski aylardaysa silinir. Silme her zaman en eski aydan başlayan ardışık bir dizidir; onaylı kayıt içeren bir ay (Onaylı kayıtları koru açıkken) dizinin durduğu yerdir, o ay ve sonrası silinmez. Güvenlik: süre en az 31 gün uygulanır; bu ay, önceki ay ve var olan en yeni iki aylık dosya hiçbir zaman silinmez; sistem saati 2020 – 2100 dışındaysa hiçbir şey silinmez. Silme olay günlüğüne sistem kaydı olarak yazılır.

Sayfa Dizaynı

Varsayılan Rapor Görünümü yetmiyorsa Sayfa Dizaynı sekmesinde bu rapor için serbest bir sayfa tasarlarsınız. Sayfa gezinme menüsünden açılır ya da Rapor Görünümü'nün Sayfa dizaynı özelliğiyle başka bir sayfaya gömülür.

Şablondan dizayn sayfası oluşturma

Sayfa Dizaynı sekmesindeki Yeni dizayn sayfası… düğmesi (ya da proje gezgininde Raporlar altındaki Yeni dizayn sayfası ekle) Yeni Rapor Dizayn Sayfası penceresini açar. Pencere reçete dizaynındakiyle aynı çalışır (Reçeteleri tasarlama › Şablondan dizayn sayfası oluşturma): solda raporu ve şablonu seçersiniz, kartlar seçili raporun alanlarıyla çizilir; sağda büyük önizleme, Renk teması (Lacivert, Grafit, Petrol, Bordo), Logo ve Sayfa adı vardır. Oluştur sayfayı tek geri al adımıyla ekler ve editörde açar.

Yeni Rapor Dizayn Sayfası: Parti raporu için Analiz Sertifikası kâğıt şablonu, Bordo renk teması ve proje logosu.

Grup	Şablon	Boyut	İçerik
Ekran sayfası	Parti Dosyası	1920 × 1080	Süzgeç ve düğme kartı; solda kayıt tablosu, sağda sınır renkli kayıt kartı ve onay, durum şeridi.
Ekran sayfası	Yönetici Paneli	1920 × 1080	Gösterge kutuları, eğilim grafiği, özet istatistik, dönem özeti ve son kayıtlar tek ekranda.
Kâğıt (baskı) sayfası	Günlük Rapor	A4 dikey	Başlık, özet kutuları, dönem grafiği, dönem tablosu ve imza bloğu; her sayfada üst / alt bilgi.
	Vardiya Raporu	A4 dikey	Vardiya toplamları tablosu, özet kutuları, grafik ve dört kutulu imza bloğu.
	Aylık Özet	A4 yatay	İki alanın istatistikleri ve günlük grafikleri; gün gün dönem tablosu ve genel toplam.
	Kalite Kontrol	A4 dikey	Sınırlı alanlar için kontrol grafiği ve standart sapmalı istatistik; sınır renkli kayıt tablosu, imzalar.
	Kayıt Kartı	A4 dikey	Her kayıt ayrı sayfada: alanlar iki kolonda, onay durumu, not alanı ve imza kutuları.
	Analiz Sertifikası	A4 dikey	Her kayıt ayrı sayfada: sertifika başlığı, ürün / parti bilgileri, sonuç ↔ spesifikasyon tablosu, uygunluk ve imzalar.
	Tartım Fişi	A5 dikey	Her kayıt ayrı A5 fiş: fiş no, zaman, bütün alanlar ve teslim eden / alan imzası.
	Kayıt Listesi	A4 yatay	Çok sayfalı kayıt tablosu; başlık satırı ve üst / alt bilgi her sayfada, özet satırı son sayfada.
Temel	Boş	1920 × 1080	Nesnesiz sayfa; istenirse sayfa özelliklerindeki Baskı ile kâğıt sayfasına çevrilir.

Araç kutusunda Rapor grubundaki nesneler vardır: Kayıt Tablosu, Rapor Alanı, Tarih Süzgeci, Rapor Düğmesi, Rapor Bilgisi, Kayıt Grafiği, Rapor İstatistiği, İmza Bloğu, Kayıt Karşılaştırma, Dönem Özeti, Rapor Başlığı.

Dizayn sayfasında Baskı açıksa sayfa bir kâğıt düzenine dönüşür: üst bilgi (her sayfa), rapor başı (ilk sayfa), detay, rapor sonu (son sayfa) ve alt bilgi bantları. Detay bandında bir tablo nesnesi varsa satırlar sayfalara bölünür ve başlık satırı her sayfada tekrarlanır; başka nesneler varsa her kayıt için bant yinelenir. Düğme ve süzgeç nesneleri baskıda çizilmez.

Sınırlar ve dikkat edilecekler

Kayıtlar Live bilgisayarında <Proje>.veri\gunluk\rapor_<rapor kimliği>_yyyyMM.log aylık dosyalarında durur; silme ve onay da aynı dosyaya satır olarak eklenir (kayıt satırları değiştirilmez).
Başlangıç Dizisi'nde Rapor kaydedici kapatılırsa tetik izlenmez; elle ve betikten kayıt alma çalışır.
Projeyi denetle (F7) şunları işaretler: alansız rapor, tetik tag'inin silinmiş olması, kenar koşulunda metin tag'i, geri bildirim tag'inin Bool olmaması, geri bildirim ile tetik tag'inin aynı olması, saklama süresi 0 (disk dolar) ya da 31 günden kısa, En çok kayıt'ın çok düşük olması (100 altı).
Kumanda yetkisi olmayan izleyici kayıt alamaz; kumanda yetkili tarayıcı kullanıcısı elle kayıt alır. Tetik izleme yalnızca Live ana bilgisayarında çalışır.
