Yapılar (UDT) ve yapı örnekleri

Aynı yapıdaki çok sayıda cihaz (pompa, motor, vana) için üyeleri bir kez tanımlayın; her cihaz için taban adres verin, tag'ler ve adresleri kendiliğinden üretilsin.

Ne işe yarar

Bir tesiste onlarca aynı yapıda cihaz olur: her pompanın çalışıyor, arıza, hız, akım, basınç değeri vardır. Her biri için ayrı tag ve adres yazmak yerine yapıyı (üye listesini) bir kez tanımlar, her cihaz için bir yapı örneği eklersiniz (ad, bağlantı, taban adres). Studio her örnek için Ornek.Uye adlı tag'leri ve adreslerini üretir.

Üç kavram vardır:

Yapı (UDT)

Üyelerin listesi: ad, veri tipi, yapının başına göre göreli adres. Yapılar (UDT) sekmesinde tanımlanır.

Yapı örneği

Yapının bir cihaza uygulanması: ad (Pompa_P101), yapı, bağlantı ve taban adres (DB30). Yapı Örnekleri sekmesinde tanımlanır.

Üretilen tag

Her örnek × üye için otomatik tag: Pompa_P101.Hiz. Tag'ler tablosunda YAPI rozetiyle görünür.

Adım adım

1. Yapıyı tanımlayın

   HMI Tag'leri › Yapılar (UDT) sekmesinde Ekle ile yapıyı açıp adını yazın (ör. Pompa_Yapisi). Kullanım kolonu N üye · M örnek gösterir.

2. Üyeleri ekleyin

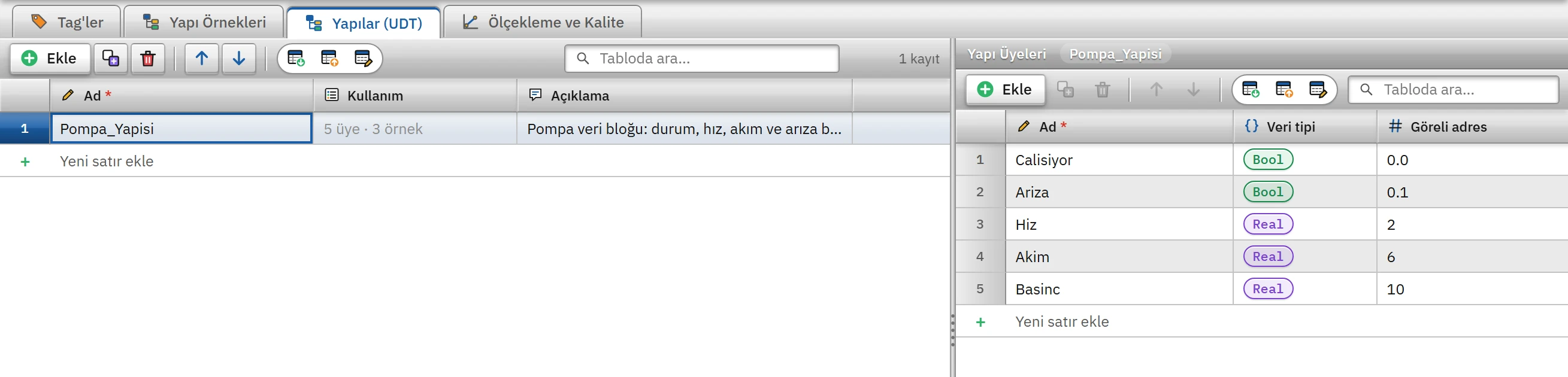

   Yapıyı seçin; altta Yapı Üyeleri tablosu açılır. Her üye için Ad, Veri tipi, Göreli adres, gerekirse Uzunluk (String), Birim ve Açıklama girin.

   123

   1. Kullanım — yapının üye ve örnek sayısı.
   2. Göreli adres — yapının başına göre bayt (ve bit).
   3. Veri tipi — üyenin tipi; boyut harfini bu belirler.

3. Örnek ekleyin

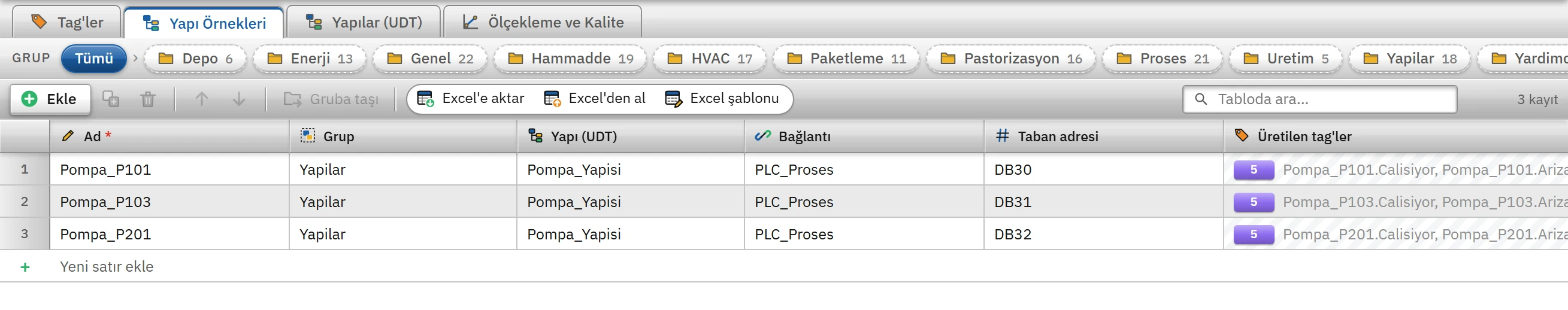

   Yapı Örnekleri sekmesinde Ekle; Ad (cihaz adı), Yapı (UDT), Bağlantı ve Taban adresi girin. Üretilen tag'ler kolonu üretilen tag'lerin sayısını ve ilk adlarını gösterir.

   123

   1. Yapı (UDT) — örneğin hangi yapıdan üretileceği.
   2. Taban adresi — örneğe göre değişir (DB30, DB31, DB32).
   3. Üretilen tag'ler — otomatik üretilen tag sayısı ve adları.

4. Tag'leri kullanın

   Tag'ler sekmesinde YAPI rozetli tag'ler oluşmuştur; sayfa nesnelerine ve alarmlara diğer tag'ler gibi bağlanır.

Göreli adres ve taban adres nasıl birleşir

Üretilen tag'in adresi örneğin taban adresi ile üyenin göreli adresinden hesaplanır; sonuç her zaman bağlantının sürücü kuralıyla yeniden denetlenir.

• S7'de göreli adres bayt ya da bayt.bit yazılır; boyut harfini (DBW, DBD…) Studio üyenin tipinden koyar. Uzun tiplerde (LReal, String …) DB30.DBX24.0 biçimi üretilir.
• Taban adres M100 gibi merker de olabilir.
• Sürücüsü sembolik olan bağlantılarda (OPC UA, Allen-Bradley) üye adı noktayla eklenir.
• Taban adres boşsa ve bağlantı simülatör değilse Projeyi denetle Taban adresi boş; üye adresleri eksik kalır. uyarısını verir.

Üretilen tag'ler

• Kilitli alanlar: ad, bağlantı, veri tipi, uzunluk ve adres yapıdan gelir, elle değiştirilemez. Okuma döngüsü, Başlangıç değeri, Alt / Üst sınır, Birim ve Açıklama düzenlenebilir (birim ve açıklama üye tanımından başlar, sonra tag'de değişebilir). Okuma döngüsü varsayılan olarak 1 sn'dir; ölçekleme ve yedek değer de tanımlanabilir.
• Grup: tag, örneğin grubuna konur; örneği bir gruba taşımak tag'leri de taşır.
• Silme: üretilen tag tek başına silinemez; Bu tag bir yapı örneğinden üretildi; tek başına silinemez. Kaldırmak için yapı örneğini silin. Örneği silince tag'leri de kalkar.
• Excel ve CSV: üretilen tag'ler dışa aktarılır ama içe alınmaz (Yapı örneğinden üretilen tag; içe alınmaz.); yapılar ve örnekler kendi sekmelerinden aktarılır.

Değişikliğin yayılması

Yapıda ya da örnekte yapılan her değişiklik hemen tüm örneklere yansır: yeni üye eklenince her örnek için yeni tag üretilir; üye silinince tüm örneklerdeki tag'i de silinir; üyenin adı, tipi ya da göreli adresi değişince tag'lerin adı, tipi ve adresi güncellenir; örneğin bağlantısı ya da taban adresi değişince o örneğin tüm tag'lerinin bağlantısı ve adresi güncellenir. Silinen üyenin tag'ine bağlı nesne ve alarmlar Projeyi denetle listesinde silinmiş bir tag'e bağlı, faceplate'te üyeye öneksiz bağlı nesneler silinmiş bir yapı üyesine bağlı hatası verir; yapıda üyeyi silmeden önce kullanıldığı yerleri denetleyin. Yapıya yeni eklenen üye mevcut faceplate'e kendiliğinden konmaz.

Faceplate ile kullanım

Yapının asıl yararı tek bir faceplate sayfasının bütün örneklerde kullanılmasıdır:

1. Faceplate'i oluşturun

   Araç çubuğundaki Faceplate düğmesiyle (ya da Ekle›Yeni faceplate) Yeni Faceplate penceresini açın, yapıyı ve bir şablon seçin. Şablon, yapının üyelerini rollerine göre (durum lambası, alarm lambası, buton, IO alanı …) yerleştirir ve bağlar.

2. Nesneleri üyelere bağlayın

   Faceplate'teki nesneler tag'e değil, yapının üyesine öneksiz bağlanır (Hiz); tag seçici sayfanın yapısının üyelerini listenin başında gösterir.

3. Pencereyi açın

   Proses sayfasındaki nesnenin olayına Açılır pencere aç (tag önekiyle) işlevini ekleyin ve Tag öneki alanına örneğin adını yazın (öneriler yapının örneklerinden gelir): Pompa_P103. Live öneksiz Hiz bağlamasını Pompa_P103.Hiz olarak okur. Sayfaya gömmek için Sayfa Penceresi nesnesinin Tag öneki alanı aynı biçimde çalışır.

Eski biçim de çalışır: pencere sayfasındaki nesneler bir örneğin tag'lerine (Pompa_P101.Hiz) bağlıysa Live tag adının ilk noktadan öncesini önekle değiştirir. Öneke karşılık gelen tag yoksa o özellik bağsız kalır (nesne kalitesiz görünür). Ayrıntı: Faceplate ve açılır pencere.
