Cihaz Yapılandırması
Projenin çalışacağı istasyonun adı, bilgisayar adı ve çalışma türü (tek istasyon ya da yedekli sunucu çifti); yedekli sunucu çiftinin sunucu adları, adresleri, portu ve süreleri.
Cihaz Yapılandırması, projenin çalışacağı SCADA bilgisayarını (istasyonu) tanımlayan bölümdür. Proje gezgininde istasyon düğümünün altındaki ilk bölümdür. İki kartı vardır: İstasyon ve Yedekli Sunucu Çifti.

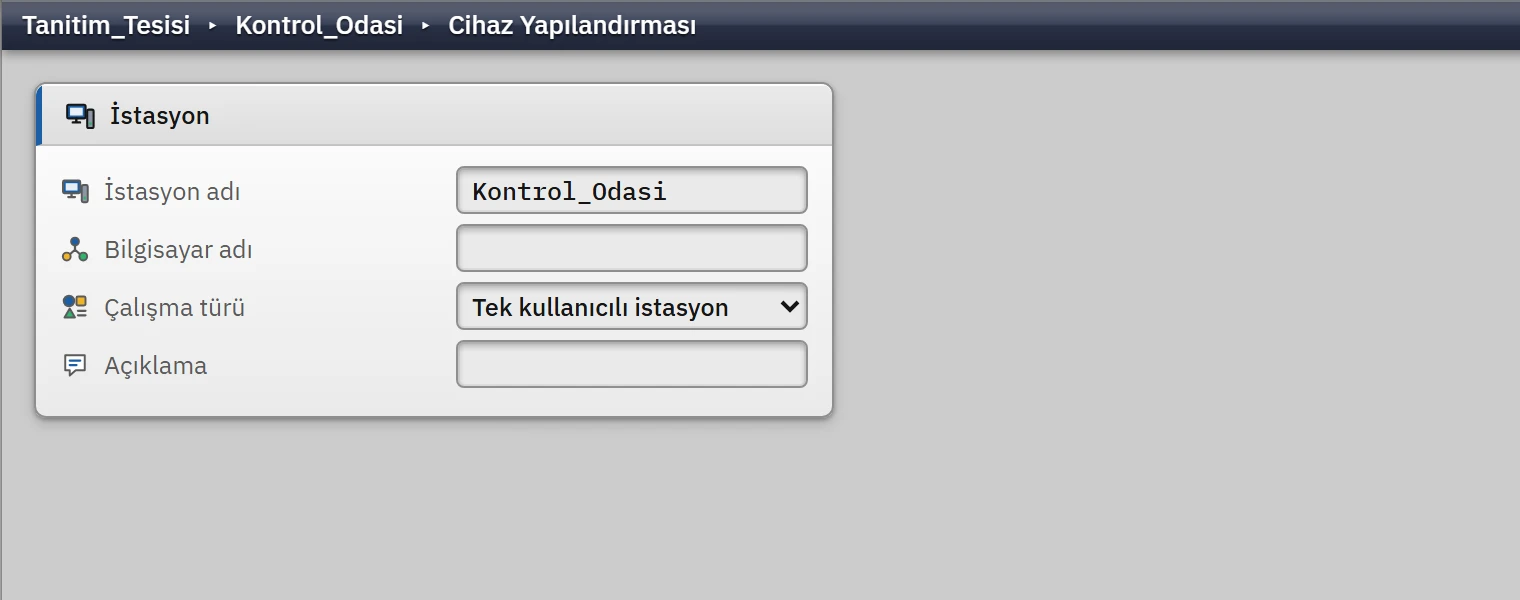

123- İstasyon adı
- Bilgisayar adı
- Çalışma türü
İstasyon kartı
| Alan | Değer | Varsayılan | Ne işe yarar |
|---|---|---|---|
| İstasyon adı | Zorunlu; harfle başlar, yalnızca harf, rakam ve _ içerir | Istasyon_1 | İstasyona verdiğiniz ad. Studio'da proje gezgininde istasyon düğümünün adı, yol çubuğunda, Genel Bakış'taki istasyon kutusunda ve Proje Bilgileri penceresinde görünür. |
| Bilgisayar adı | Windows bilgisayar adı; boşluk ve \ / : * ? " < > | . , ; gibi işaretler olmaz, en çok 63 karakter | boş | Tek istasyonda, Live başka adlı bir bilgisayarda açılırsa uyarır (aşağıda). Yedekli çiftte kullanılmaz; sunucu adları Yedekli Sunucu Çifti kartından alınır. |
| Çalışma türü | Tek istasyon ya da Yedekli sunucu çifti (redundancy) | Tek istasyon | Tek istasyon: Live bir bilgisayarda çalışır. Yedekli sunucu çifti: aynı proje iki bilgisayarda çalışır; biri master, öteki yedek (Yedekli sunucu çifti). |
| Açıklama | Metin | boş | Serbest not. |
İstasyon adını değiştirince proje gezgini, yol çubuğu ve Genel Bakış hemen güncellenir. Geçersiz bir ad (rakamla başlayan, boşluk içeren) kabul edilmez; bir uyarı penceresi nedenini söyler: “İstasyon adı harfle başlamalı; yalnızca harf, rakam ve "_" içerebilir.” Boş bırakılan ad için “İstasyon adı boş bırakılamaz.” iletisi çıkar. İstasyon adı Live'a yüklenen dosyanın adını değiştirmez: dosya adı proje dosyasının adıdır (Projeyi Live'a yükleme).
Eski sürümlerde bulunan Sunucu (tarayıcı istemcili) türü hiçbir zaman uygulanmadı; böyle bir proje açılınca türü Tek istasyon olur. Tarayıcıdan izleme ayrı bir bölümde (Uzaktan İzleme) açılır (Uzaktan izleme).
Bilgisayar adı uyarısı
Tek istasyonda Bilgisayar adı doluysa ve Live başka adlı bir bilgisayarda açılırsa açılışta bir uyarı penceresi çıkar ve aynı metin olay günlüğüne yazılır: Bu proje KONTROL-PC bilgisayarı için yapılandırılmış; bu bilgisayar OFIS-PC. Live yine çalışır; uyarı yanlış bilgisayara yüklenen projeyi fark etmek içindir. Windows'taki adı Ayarlar›Sistem›Hakkında'da görebilirsiniz.
Yedekli Sunucu Çifti kartı
Kart yalnız Çalışma türü Yedekli sunucu çifti (redundancy) iken uygulanır; tek istasyonda alanlar dolu olsa da kullanılmaz. Nasıl çalıştığı, kurulum adımları ve sınırlar: Yedekli sunucu çifti.
1234567- Çalışma türü — “Yedekli sunucu çifti” seçilince aşağıdaki ayarlar uygulanır.
- Sunucu 1 bilgisayar adı — Windows adı; Live hangi sunucu olduğunu bu adla anlar.
- Sunucu 1 adresi — öteki Live ve tarayıcıların bağlandığı IP ya da ad.
- Varsayılan master — ikisi birlikte açılınca master olan.
- Yedeklilik portu — iki Live arasındaki TCP portu.
- Zaman aşımı (sn) — öteki sunucu bu süre yanıt vermezse düşmüş sayılır.
- Eşleşme anahtarı — iki Live birbirini bununla tanır; Studio üretir.
| Alan | Değer | Varsayılan | Ne işe yarar |
|---|---|---|---|
| Sunucu 1 bilgisayar adı, Sunucu 2 bilgisayar adı | Windows bilgisayar adı (İstasyon kartındaki kurallar) | boş | Live açılınca kendi Windows adını bu iki adla karşılaştırır (büyük / küçük harf fark etmez) ve hangi sunucu olduğunu anlar. Adı ikisine de uymayan bilgisayarda yedeklilik kapalı kalır, Live tek sunucu olarak çalışır ve uyarır. |
| Sunucu 1 adresi, Sunucu 2 adresi | IP adresi ya da ağ adı | boş (= bilgisayar adı) | Öteki Live'ın ve tarayıcıların bu sunucuya bağlandığı adres. Ağ adı çözülemiyorsa IP adresi yazın. |
| Varsayılan master | Sunucu 1 ya da Sunucu 2 | Sunucu 1 | İki sunucu birlikte açılınca master olan. Düşen master geri gelince yedek olur; master'lık kendiliğinden geri alınmaz. |
| Yedeklilik portu | 1024 – 65535 | 8091 | İki Live arasındaki bağlantının TCP portu; iki bilgisayarda aynıdır. Uzaktan İzleme portundan farklı olmalıdır. Windows Güvenlik Duvarı'nda iki bilgisayarda da bu porta izin verin. |
| Zaman aşımı (sn) | 2 – 60 | 5 | Öteki sunucu bu süre yanıt vermezse düşmüş sayılır. Kısa süre geçişi hızlandırır; çok kısa süre ağdaki kısa bir kesintide de geçişe yol açar. |
| Eşitlenecek geçmiş (gün) | 0 – 30 | 2 | Yedek sunucu (yeniden) bağlanınca alarm, olay, arşiv ve rapor günlüklerinin kaç günü master'dan alınır. 0 = yalnız bağlıyken gelenler. |
| Tarayıcı / TV geçişi | Açık / Kapalı | Açık | Açıkken tarayıcı ve TV izleyicileri, bağlı oldukları sunucu 10 sn yanıt vermezse öteki sunucuya geçer. |
| Eşleşme anahtarı | 32 onaltılık karakter; değiştirilemez | Studio üretir | İki Live birbirini bu anahtarla tanır. Proje dosyasında durur; tarayıcı izleyicilerine gönderilmez. |
Özet ve düğmeler
Kartın altındaki özet her değişiklikte yenilenir: durum (Kullanılmıyor, Eksik ya da Açık), iki sunucunun adı ve adresi, hangi bağlantılarda hakem adresi bulunduğu ve iki bilgisayarda yapılacaklar.
- Bağlantılar bölümünü aç: hakem adreslerini girmek için Bağlantılar'a geçer (PLC hakemi).
- Yeni anahtar üret: onay sorar ve yeni bir eşleşme anahtarı üretir. Proje iki sunucuya da yeniden yüklenene kadar iki Live eşleşmez. Bir kez Ctrl+Z ile geri alınabilir.
Projeyi denetle kuralları
Çalışma türü yedekliyken F7 şunları Sorunlar listesine yazar (yer: Genel › Yedekli Sunucu Çifti):
- Hata: sunucu bilgisayar adı yazılmamış; adres geçersiz; iki sunucuya aynı ad ya da aynı adres yazılmış; port aralık dışında ya da Uzaktan İzleme portuyla aynı.
- Uyarı: hiçbir PLC bağlantısında geçerli hakem adresi yok.
Hakem adresinin kendi kuralları bağlantının satırında denetlenir (Hakem kartı).
Live'da ne kullanılıyor
Live Çalışma türü, Bilgisayar adı (yalnız uyarı için) ve Yedekli Sunucu Çifti kartının bütün alanlarını okur. İstasyon adı ve Açıklama yalnız Studio'da görünür: projeyi tanımlamak ve belgelemek için kullanın. Live'ın açılış, görünüm, oturum ve pencere davranışı Live Ayarları'ndadır (Live Ayarları).
