Bağlantılar tablosu

Live'ın PLC ve diğer cihazlarla konuşmak için kullandığı bağlantıları tanımladığınız tablo: sürücü, adres, port, zaman aşımı ve sürücüye özel parametreler.

Bağlantı nedir

Bağlantı, bir cihazla (PLC, OPC sunucusu, MQTT sunucusu, Modbus cihazı) veri alışverişi için gereken bilgilerin tek satırlık tanımıdır. Tag'ler bir bağlantıya bağlanarak PLC'den okunur ve PLC'ye yazılır; bağlantısı olmayan tag dahili tag olur ve değeri yalnızca Live içinde yaşar. Bağlantılar proje ağacındaki Bağlantılar bölümünde tanımlanır.

Live her etkin bağlantı için ayrı bir okuma döngüsü çalıştırır. Yanıt vermeyen bir cihaz diğer bağlantıları geciktirmez. Studio hiçbir cihaza bağlanmaz: bağlantının canlı durumu yalnızca Live'da görülür (Bağlantı tanılama).

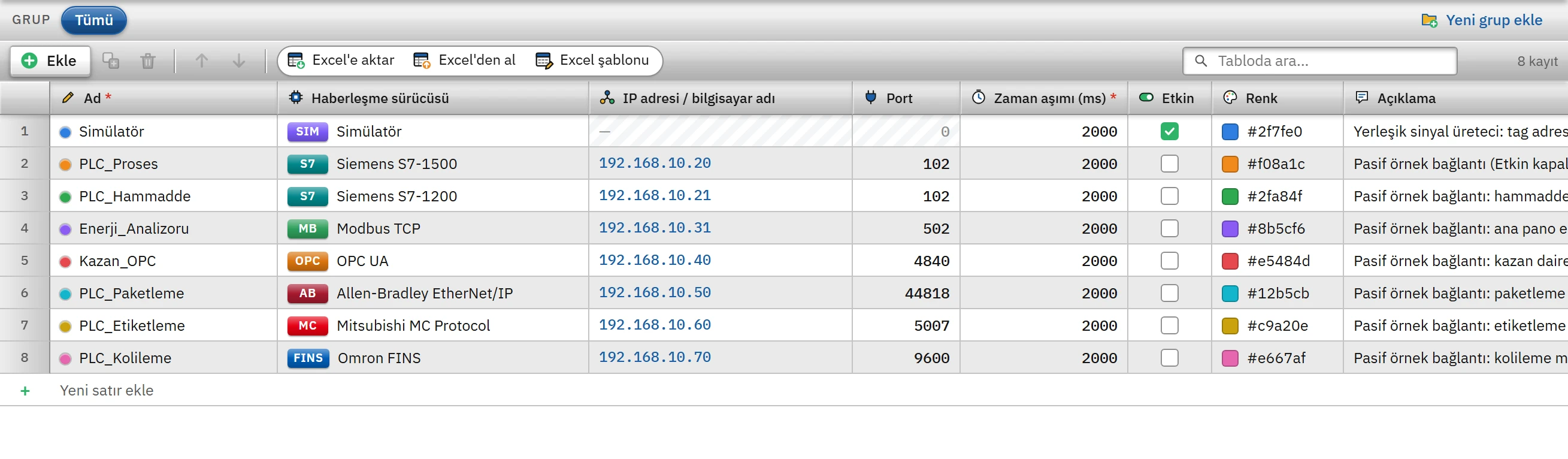

1234567

1. Ekle — yeni bağlantı satırı.
2. Ad — benzersiz; yanındaki nokta bağlantının rengidir.
3. Haberleşme sürücüsü — protokolü belirler.
4. IP adresi / bilgisayar adı — cihazın ağ adresi (seri sürücülerde COM portu).
5. Port — sürücünün varsayılan portu gelir.
6. Zaman aşımı (ms) — cihazdan yanıt bekleme süresi.
7. Etkin — kapalıysa Live bağlantıyı kurmaz.

Bağlantı ekleme

1. Bölümü açın

   Proje ağacında Bağlantılar bölümüne tıklayın.

2. Satır ekleyin

   Araç çubuğundaki Ekle düğmesine ya da tablonun altındaki Yeni satır ekle satırına tıklayın. Yeni bağlantı şu değerlerle açılır: ad Baglanti_1 (sonraki bağlantılarda numara artar), sürücü Siemens S7-1500, adres 192.168.0.x aralığındaki ilk kullanılmayan adres, port 102, zaman aşımı 2000 ms, Etkin açık, renk paletinden kullanılmayan ilk renk.

3. Adı değiştirin

   Ad harfle başlamalı; yalnızca harf, rakam ve _ içerebilir ve projede benzersiz olmalıdır. Ad, tag tablosundaki Bağlantı kolonunda görünür.

4. Sürücüyü seçin

   Haberleşme sürücüsü hücresinden cihazınıza uygun sürücüyü seçin (Sürücüler). Sürücü değişince port ve sürücü parametreleri o sürücünün varsayılanına döner (hakem adresi korunur). Ağ adresi gerekmeyen sürücülerde adres boşaltılır; seri sürücülerde (Modbus RTU / ASCII) adres geçerli bir COM portu değilse COM1 olur.

5. Adresi yazın

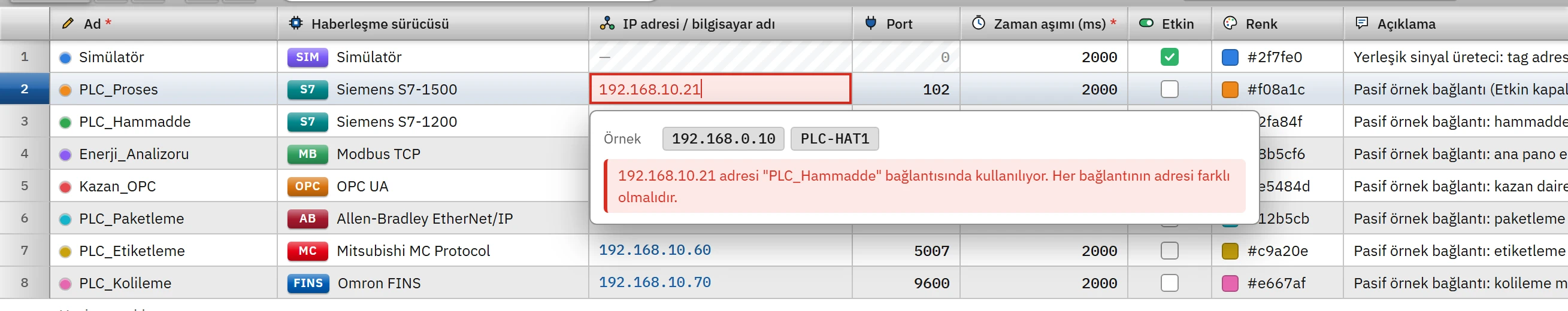

   IP adresi / bilgisayar adı hücresine cihazın IPv4 adresini (192.168.0.10) ya da bilgisayar adını (PLC-HAT1) yazın; Modbus RTU / ASCII bağlantısında seri portu yazın (COM3). Geçersiz adres tabloya girmez; neden hücrenin altında yazar. Adresi opc.tcp://192.168.0.5:4840/yol ya da mqtts://sunucu:8883 biçiminde yapıştırırsanız yalnızca sunucu bölümü adrese girer; port ve (OPC UA için) uç nokta yolu ilgili alanlara yazılır, mqtts:// güvenliği TLS yapar.

6. Parametreleri girin

   Satır seçiliyken Denetçi penceresindeki Özellikler sekmesinde <Sürücü adı> Parametreleri kartı açılır: rack / slot, birim kimliği, güvenlik, seri port ayarı, yedek PLC gibi sürücüye özel alanlar burada girilir. Altta ayrıca Hakem (yedekli sunucu) kartı bulunur (aşağıda).

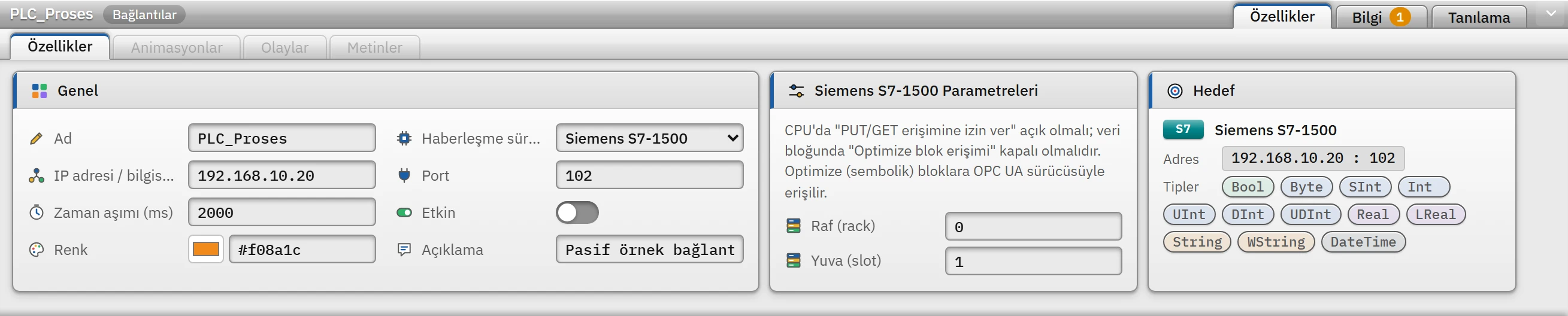

   1234

   1. Sürücü — değişince port ve parametreler varsayılana döner.
   2. Rack — 0 – 7.
   3. Slot — CPU'nun takılı olduğu slot.
   4. Hedef — bağlantının gideceği adres ve taşıyabildiği veri tipleri.

7. Sınayın

   Çevrimiçi›Bağlantıları sına… ile cihaza ulaşılıp ulaşılmadığını görün (ayrıntı), F7 ile projeyi denetleyin.

Kolonlar

Bağlantılar bölümü gruplanabilir: tabloda bir Grup süzgeci ve proje ağacında klasörler görünür (Tablo editörü).

Adres kuralları

Ağ adresi şu kurallarla doğrulanır:

• Yalnızca rakam ve nokta içeriyorsa IPv4 olmalıdır: dört bölüm, her biri 0 – 255, başında gereksiz sıfır yok (192.168.01.5 geçersiz), ilk bölüm 1 – 223 arası.
• Başka karakter içeriyorsa bilgisayar adı sayılır: harf, rakam, - ve . kullanılabilir; ad harf ya da rakamla başlayıp bitmelidir.
• Seri sürücülerde adres COM ve 1 – 256 arası bir sayıdır; küçük harf ve boşluk düzeltilir (com 3 → COM3). Başka biçim "COM-A" bir seri port adı değil. Seri port COM1 – COM256 biçiminde yazılır (ör. COM3). iletisiyle reddedilir.
• Boş adres kabul edilmez (OPC DA hariç).

OPC DA ve MQTT bağlantılarında bu denetim yapılmaz: bir bilgisayarda birden çok OPC sunucusu, bir MQTT sunucusuna birden çok bağlantı olabilir. Modbus RTU / ASCII bağlantıları da aynı COM portunu paylaşır (bir RS-485 hattındaki cihazlar); bu bağlantıların seri port ayarı aynı olmalıdır (Modbus seri hat). Yeni ya da çoğaltılan bağlantıya Studio yine kullanılmayan bir adres önerir; aynı IP'yi kullanacaksanız adresi siz yazın. Sürücüsü, portu ya da parametresi sonradan değişen bağlantılar aynı uca düşerse sorun Projeyi denetle listesinde hata olarak görünür.

Hedef kartı

Denetçi'deki Hedef kartı bağlantının nereye gittiğini ve hangi veri tiplerini taşıyabildiğini gösterir:

Hakem kartı

Simülatör dışındaki her bağlantının Denetçi'sinde en altta Hakem (yedekli sunucu) kartı vardır. Tek alanı Hakem adresi (Int)'dır: yedekli sunucu çiftinde master bu adrese her saniye artan bir sayaç yazar; iki bilgisayar arasındaki ağ koparsa yedek sayacın arttığını görüp master'lığı devralmaz. Boş = bu PLC hakem değil. Ne zaman ve nasıl kullanılacağı: PLC hakemi.

• Adres boşken kartın üstünde sürücüye uygun örnekler, doluysa Geçerli hakem adresi: … ya da hatanın nedeni görünür.
• Adres sürücünün Int kuralına uymalı ve yazılabilir bir alanda olmalıdır; giriş / çıkış ve salt okunur alanlar reddedilir.
• Aynı bağlantıdaki bir tag ile aynı adres uyarı verir. Çalışma türü Tek istasyon iken adres kullanılmaz; Sorunlar'da bilgi notu çıkar.

Bağlantı durum tag'i

Her bağlantı oluşturulunca <Bağlantı adı>_Baglanti adında dahili bir Bool tag kendiliğinden eklenir (1 = bağlı). Değerini Live yazar; animasyon, alarm ve betiklerde kullanılabilir. Bağlantı yeniden adlandırılırsa tag adı da izler (siz elle değiştirmediyseniz), bağlantı silinirse tag da silinir. Ayrıntı: Bağlantı tanılama.

Çoğaltma, silme, Excel

• Çoğalt (Ctrl+D): kopya yeni bir ad, paletten yeni bir renk ve (ağ adresi gereken sürücülerde) kullanılmayan ilk 192.168.0.x adresini alır. Kopyalanan bağlantının kendi durum tag'i üretilir.
• Sil (Delete): bağlantıya bağlı tag'ler silinmez; bağlantı kayıtlarına başvuran tag'ler Projeyi denetle listesinde silinmiş bir kayda başvuruyor hatası verir. Bu tag'leri başka bağlantıya taşıyın.
• Excel: tablo Excel'e aktarılıp içe alınabilir. Sürücü parametreleri (rack / slot, birim kimliği, PLC serisi, seri port ayarı, yedek PLC, hakem adresi vb.) Excel'e yazılmaz; Excel'den eklenen bağlantı sürücünün varsayılan parametreleriyle açılır, Excel'de sürücüsü değiştirilen bağlantının portu ve parametreleri varsayılana döner.

Sınırlar ve dikkat edilecekler

• Bağlantı ayarını değiştirdikten sonra projeyi kaydedip Live'a yükleyin (Live'a yükleme); Live bağlantıları proje açılırken kurar.
• Kimlik doğrulaması isteyen sürücülerde (OPC UA, OPC DA, MQTT) kullanıcı adı projede, şifre ise Live bilgisayarında girilir: Bağlantı güvenliği.
• Demo Projesi'ndeki bağlantı adresleri örnektir; kendi cihazınızın adresini yazın.
