Tablo editörü

Tag, bağlantı, alarm gibi bölümlerin ortak tablo editörü: satır ekleme, çoğaltma ve seri çoğaltma (doldurma tutamacı), silme, hücre düzenleme ve doğrulama, şifre penceresi, hücre seçimi ve pano, arama, sıralama, grup süzgeci, sütun taşıma, Excel ve geri alma.

HMI Tag'leri, Bağlantılar, Alarmlar, Kullanıcılar, Döngüler ve diğer birçok bölüm aynı tablo editörüyle düzenlenir. Bu konu, hepsinde geçerli olan ortak davranışı anlatır; sütunların anlamı ilgili bölümün konusundadır.

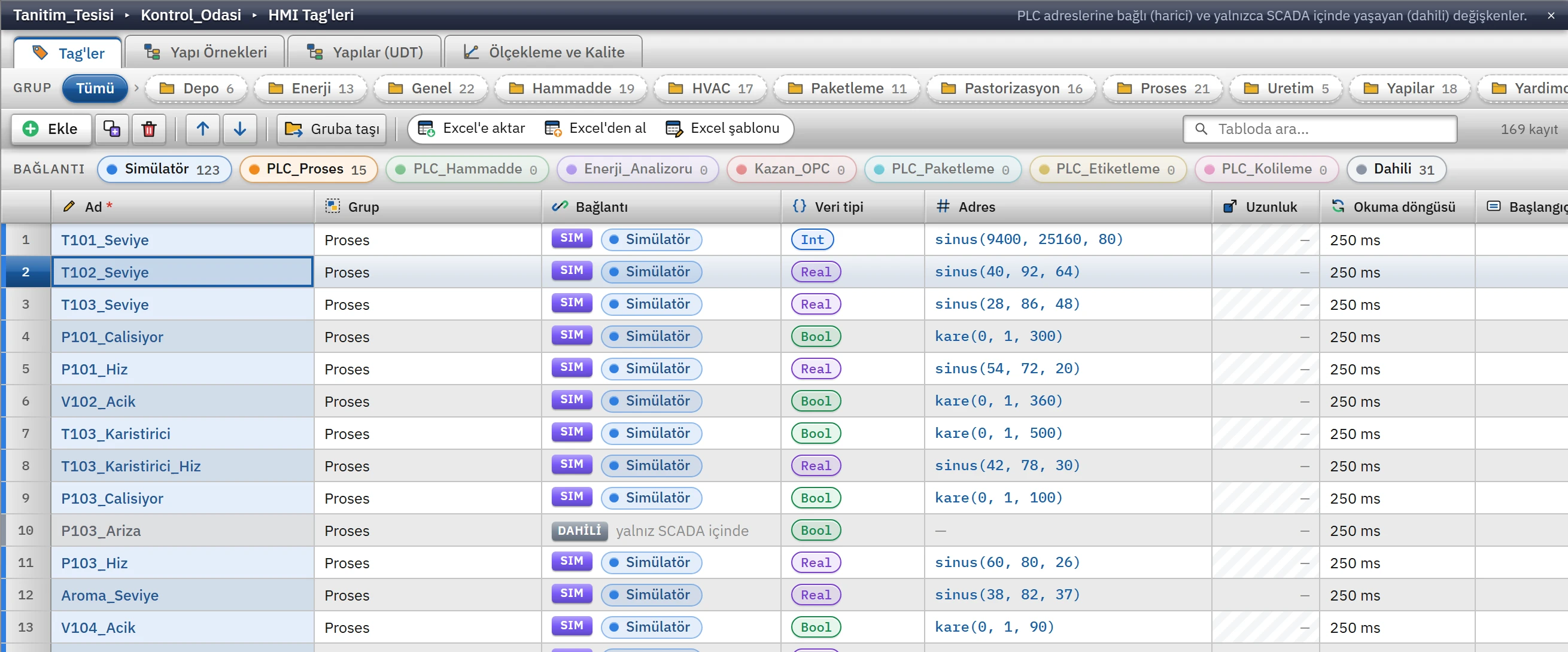

1234567

1. İç sekmeler — bölümün tabloları.
2. Grup çubuğu — gruba göre süz.
3. Ekle
4. Excel — dışa / içe aktarma, şablon.
5. Tabloda ara
6. Bağlantı süzgeci
7. Başlık — tıklayınca sıralar.

Tablonun bölümleri

• İç sekmeler: bölümde birden çok tablo varsa en üstte durur (HMI Tag'leri için Tag'ler, Yapı Örnekleri, Yapılar (UDT), Ölçekleme ve Kalite).
• Grup çubuğu: gruplanabilen bölümlerde Tümü ve grup düğmeleri; sağında Yeni grup ekle. Grup düğmesine tıklayınca tablo o gruba (ve alt gruplarına) süzülür. Gruplar hakkında: Proje gezgini.
• Araç çubuğu: Ekle, çoğalt, sil, yukarı / aşağı taşı; (gruplu bölümlerde) Gruba taşı; üç Excel düğmesi; Tabloda ara… kutusu; sağda kayıt sayısı (169 kayıt; süzgeç açıkken 12 / 169 kayıt).
• Renk süzgeci: HMI Tag'leri'nde bağlantı adları, renkleriyle ve tag sayılarıyla hap olarak sıralanır (sonda Dahili). Bir hapa tıklayınca tablo o bağlantının tag'lerine süzülür; yeniden tıklayınca süzgeç kalkar.
• Tablo: ilk sütun satır numarasıdır; zorunlu sütunların başlığında * vardır; en altta Yeni satır ekle satırı bulunur.
• Denetçi: seçili satırın bütün alanlarını form olarak gösterir; oradaki değişiklik tablodaki düzenlemeyle aynı kurallardan geçer (Denetçi).

Satır işlemleri

Seri çoğaltma (doldurma tutamacı)

Bir satırı ya da art arda satırlardan oluşan bir bloğu, Excel'deki gibi aşağı doğru istediğiniz sayıda çoğaltabilirsiniz. Yeni satırların adı benzersiz olur, tag adresi veri tipinin boyu kadar ilerler. Böylece örneğin 16 motorun tag'lerini tek tek yazmadan üretirsiniz. Seri çoğaltma tablo editörüyle düzenlenen bütün tablolarda çalışır; yalnız Diller tablosunda yoktur.

Tutamaçla sürükleme

1. Satırı ya da bloğu seçin

   Bir satıra tıklayın. Bir bloğu çoğaltmak için Shift+tıklama ile art arda satırları seçin. Seçim aralıklıysa (Ctrl+tıklama ile ayrı satırlar) tutamaç görünmez.

   1

   1. Doldurma tutamacı — seçimin son satırında, etkin hücrenin sağ alt köşesi. Aşağı sürükleyin.

2. Tutamacı aşağı sürükleyin

   Tutamacın üzerinde imleç artı biçimine döner. Sürüklerken eklenecek satırlar bloğun altında soluk önizleme olarak görünür; ad ve adres hesaplanmış olarak yazılır. İmlecin yanında eklenecek satır sayısı ve son satırın özeti çıkar. Tablonun alt ya da üst kenarına gelince tablo kendiliğinden kayar. Esc vazgeçer.

   12

   1. Önizleme satırları — bırakınca eklenecek satırlar; ad ve adres hesaplanmış olarak.
   2. İmleç bilgisi — eklenecek satır sayısı ve son satırın adı / adresi.

3. Bırakın

   Satırlar bloğun altına eklenir. Kaynak ve yeni satırlar seçili kalır, yeni satırlar kısa süre vurgulanır. Arama süzgeci açıksa temizlenir (yeni adlar aramaya uymayabilir). İşlemin tamamı tek geri al adımıdır: Ctrl+Z bütün yeni satırları birlikte kaldırır.

Kopya sayısıyla: Seri olarak çoğalt

Satıra ya da bloğa sağ tıklayıp Seri olarak çoğalt… komutunu seçin. Pencerede Kopya sayısı kutusuna sayıyı yazın; önizleme ilk dört ve son yeni satırı, değişen kolonlarıyla gösterir. Çoğalt satırları ekler; işlem yine tek geri al adımıdır. Komut, seçim art arda değilse pasiftir.

123

1. Kopya sayısı — bloğun kaç kez alt alta ekleneceği.
2. Önizleme — ilk dört ve son yeni satır; değişen kolonlar (adres) gösterilir.
3. Toplam — eklenecek satır sayısı.

Yeni satırın değerleri

Aynı kurallar tutamaç, Ctrl+D ve Seri olarak çoğalt… için geçerlidir:

Adres boyları Live sürücüsünün kullandığı boylardır: S7'de String n+2 bayt, WString 2n+4 bayt, DateTime 12 bayt (S7-300'de 8); Modbus, MC ve FINS'te 32 bitlik tipler 2 word, LReal 4 word. Üretilen adres sürücünün adres aralığını aşarsa (örneğin Modbus yazmaç numarası sınırı geçerse) değer yine yazılır ve hücre hatalı işaretlenir; Projeyi denetle bunu listeler.

• Tek seferde en çok 5000 satır eklenir. Satır sınırı olan tablolarda yalnız kalan yer kadar; sınıra gelince imleç bilgisi bunu yazar.
• Yapı örneğinden üretilmiş bir tag'in ya da bir bağlantı durum tag'inin kopyası normal (bağımsız) tag olur.
• Başlıkla sıralama açıkken de yeni satırlar kaynak bloğun altında görünür.
• Bir hücre düzenlenirken tutamaç görünmez; düzenlemeyi Enter ya da Esc ile bitirin.

Hücre düzenleme

1. Hücreyi seçin

   Hücreye tıklayın. Onay kutusu, açılır liste, renk ve resim hücreleri tek tıklamayla açılır; metin ve sayı hücresi ikinci tıklamayla (ya da çift tıklamayla) düzenlenir. Tıklama fare bırakılınca sayılır: başka hücreye sürüklerseniz hücre değişmez, alan seçilir.

2. Düzenlemeyi başlatın

   Enter, F2, çift tıklama ya da yazmaya başlamak. Metin ve sayı hücresinde ilk bastığınız karakter hücreyi açar ve metnin başlangıcı olur.

3. Değeri yazın

   Bazı hücrelerde (adres gibi) hücrenin altında bir yardım kutusu açılır ve yazdıkça değeri denetler.

4. Onaylayın

   Enter değeri onaylar; Tab onaylayıp sağdaki hücreye geçer (Shift+Tab sola); Esc vazgeçer. Başka bir yere tıklamak da değeri onaylar.

Gezinme: ok tuşları hücreler arasında, PageUp / PageDown sayfa sayfa, Ctrl+Home / Ctrl+End ilk / son satıra gider.

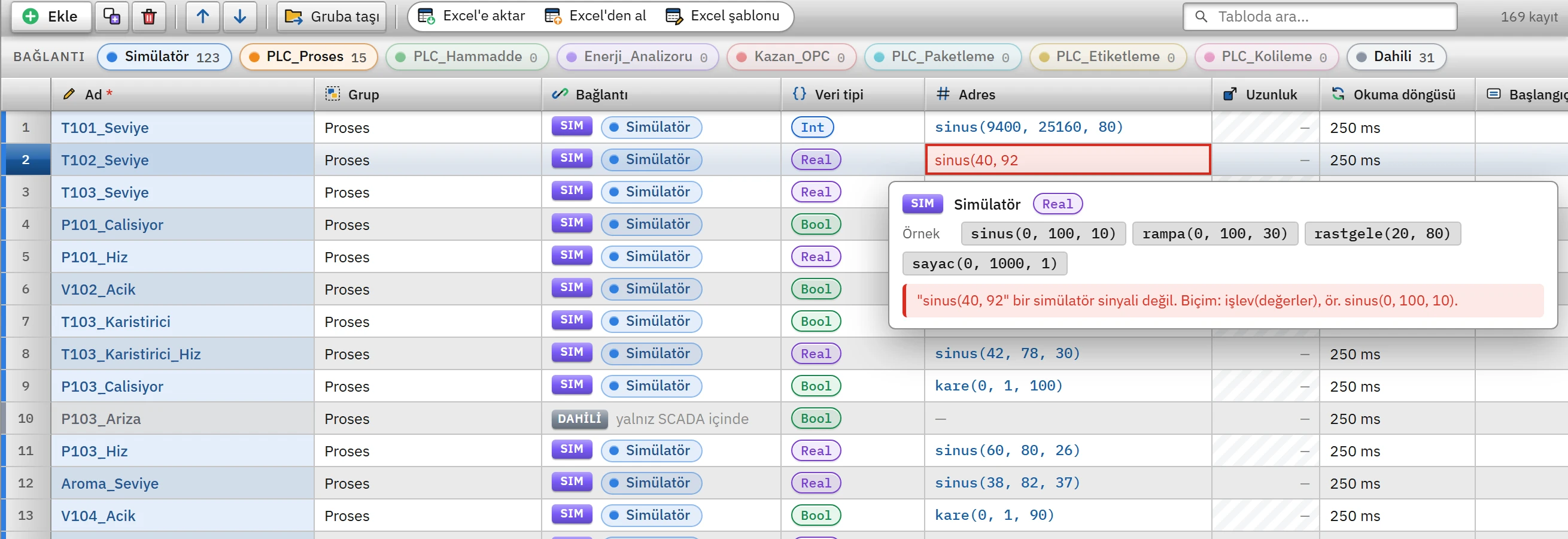

Doğrulama

12

1. Düzenlenen hücre — Enter onaylar, Esc vazgeçer.
2. Doğrulama kutusu — neden geçersiz olduğunu söyler.

• Geçersiz değer yazılmaz. Enter ya da Tab ile onaylamaya çalışırsanız düzenleme açık kalır, hata hücrenin altında görünür. Başka yere tıklayarak çıkarsanız değer atılır ve nedeni Değer Kabul Edilmedi penceresiyle bildirilir.
• Kurallar sütuna göredir: zorunlu alan, benzersiz ad, ad deseni (“Ad harfle başlamalı; yalnızca harf, rakam ve "_" içerebilir.”), sayı aralığı, sürücü adres kuralları.
• İşaretli hücreler: kayıtlı bir değer sonradan kuralı bozarsa (örneğin tag'in bağlantısı silindi) hücre hata ya da uyarı renginde işaretlenir; üzerine gelince nedeni yazar. Bu sorunlar Bilgi sekmesinde de listelenir (Projeyi denetle).
• Kilitli hücreler düzenlenmez (örneğin dahili tag'in adresi).

Şifre penceresi

Studio'daki bütün şifreler aynı pencereden girilir. Tablodaki şifre hücresine doğrudan yazılmaz: pencereyi çift tıklama, Enter ya da F2 açar. SQL şifresi ve kamera şifresi gibi form alanlarında salt okunur bir kutu ile Belirle… / Değiştir… düğmesi vardır.

• Yeni şifre ve Şifre (tekrar) kutularına aynı şifreyi yazın, Kaydet'e basın. Şifre varsa pencerenin başlığı Şifreyi Değiştir olur.
• Şifre en az 6 karakter olmalıdır. Daha kısaysa Şifre en az 6 karakter olmalıdır., iki kutu farklıysa Şifreler aynı değil. iletisi çıkar.
• Vazgeç mevcut şifreyi değiştirmez.
• Daha önce girilmiş kısa şifreler çalışmaya devam eder. Kural yalnız yeni girilen şifre için geçerlidir.

Arama, sıralama, süzme

• Arama: Tabloda ara… kutusu, görünen sütunların hepsinde yazdığınız metni arar (büyük / küçük harf ve Türkçe harf farkı gözetilmez).
• Başlıkla sıralama: sütun başlığına tıklayınca tablo artan, ikinci tıklamada azalan, üçüncüde özgün sıraya döner; sıra numarası başlığına tıklamak da özgün sıraya döndürür. Yalnızca görünüm sıralanır: projedeki satır sırası, sıra numaraları ve Excel'e aktarma değişmez. Sayı sütunları sayı olarak, metin sütunları Türkçe sıralamayla dizilir (Tag_2 < Tag_10); boş değerler iki yönde de sonda kalır. Sıra, bir hücreyi düzenleyince satır yerinden oynamasın diye o anda dondurulur.
• Süzgeçler birlikte çalışır: grup, bağlantı hapı ve arama aynı anda uygulanabilir.

Sütunları taşıma

Sütun başlığını 6 pikselden fazla sürükleyip bırakın ya da başlığa sağ tıklayıp Başa taşı, Bir sütun sola taşı, Bir sütun sağa taşı, Sona taşı, Şu sütunun önüne taşı, Şu sütunun arkasına taşı komutlarından birini seçin (Sütun sırasını sıfırla varsayılan sıraya döner). Sütun sırası projeye yazılmaz; bu bilgisayarda (Studio'nun WebView2 profilinde) saklanır; sıralama menüsü de aynı sağ tık menüsündedir (Artan sırala, Azalan sırala, Sıralamayı kaldır). Sürüklerken Esc işlemi iptal eder.

Hücre seçimi ve pano

Tablolarda dikdörtgen bir hücre alanı seçip kopyalayabilir ve yapıştırabilirsiniz. Başka bir tablodan ve Excel'den kopyalanan metin de yapıştırılır.

12

1. Kopyalanan hücreler — kesik çizgili çerçeve.
2. Seçili alan — yapıştırma buraya yazar.

Yapıştırma şu kurallarla çalışır:

• Tek değer seçili alanın bütün hücrelerine yazılır.
• Alan kaynağın tam katıysa kaynak tekrarlanır. Örneğin iki satırlık kaynak, dört satırlık alana iki kez yazılır.
• Öteki durumlarda kaynak, etkin hücreden başlayarak kendi boyutunda yazılır.
• Yeni satır açılmaz. Tablonun dışına taşan hücreler yazılmaz.
• Doğrulama Excel'den almayla aynıdır. Uymayan hücre atlanır, gerisi yazılır; pencere sayıyı ve nedeni söyler, örneğin 5 hücre yazıldı, 2 hücre yazılmadı.
• Geri alma: bir yapıştırma tek adımdır; Ctrl+Z hepsini geri alır.
• Şifreler kopyalanmaz ve yapıştırılmaz. Alanda şifre sütunu varsa o sütun boş kopyalanır, şifre hücresine yapıştırılan değer atlanır.

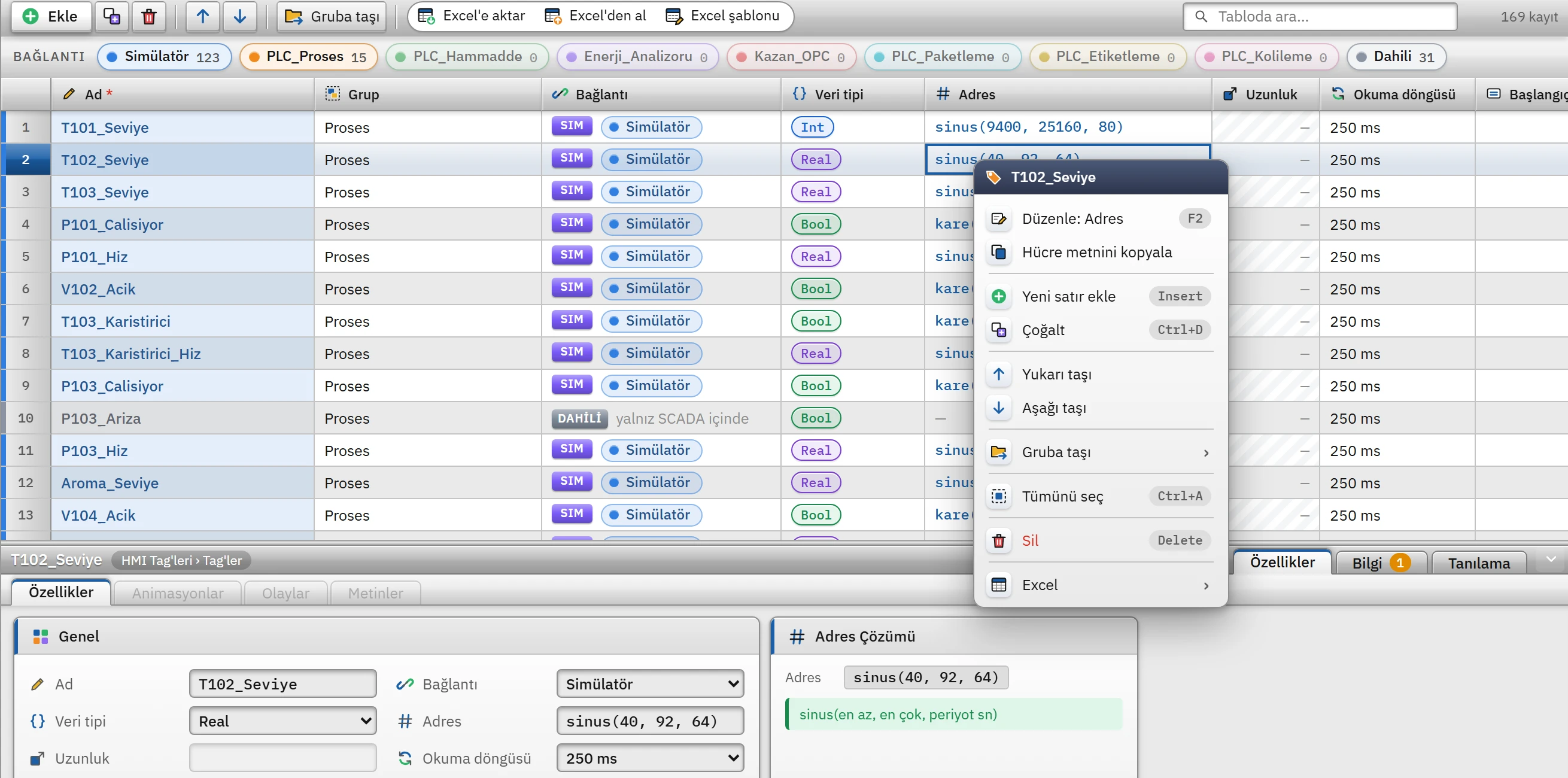

Sağ tık menüsü

Satıra sağ tıklayınca (seçili değilse önce o seçilir; çoklu seçimin içindeyse seçim korunur) menü şu komutları verir: Düzenle: <sütun> (F2), Kopyala (Ctrl+C), Yapıştır (Ctrl+V), Yeni satır ekle (Insert), Çoğalt (Ctrl+D), Seri olarak çoğalt…, Yukarı taşı, Aşağı taşı, bölüme özel komutlar (örneğin Bağlantılar'da Bağlantıları sına…, Gruba taşı ▸), Tümünü seç (Ctrl+A), Sil (Delete) ve Excel ▸. Çoklu seçimde komut adları sayı ekler (3 satırı çoğalt). Boş alana sağ tıklayınca yalnız ekleme, Tümünü seç ve Excel komutları çıkar.

Excel

Araç çubuğundaki üç düğme her tabloda bulunur:

Ayrıntı ve sınırlar için Excel ile içe / dışa aktarma; tag'lere özgü CSV komutları Tag'leri CSV / Excel ile aktarma konusundadır.

Geri al ve yinele

Tablodaki her değişiklik projenin geri al yığınına girer: Düzen›Geri al (Ctrl+Z) ve Düzen›Yinele (Ctrl+Y ya da Ctrl+Shift+Z). Yığın en çok 100 adım tutar ve boyutu büyüdükçe en eski adımlar atılır; proje kaydedilince yığın silinmez ama başka bir proje açılınca sıfırlanır. Geri alınan işlem kaydedilmemiş değişiklik sayılır.
