Proje gezgini
Proje gezgininde bölümlere ve sayfalara ulaşma, grup (klasör) açma, arama, satırdaki + düğmeleri, sağ tık menüleri, sürükle-bırak ve editör sekmeleri.
Proje gezgini, ana pencerenin solundaki ağaçtır: projenin bütün bölümleri ve sayfaları buradan açılır, sayfalar ve tablo kayıtları gruplara ayrılır.
Ağacın yapısı
En üstte proje düğümü, altında istasyon düğümü (yanında soluk FabyaVision Live notuyla) durur. İstasyonun altında bölümler şu sırayla gelir:
| Bölüm | İçerik | Ayrıntı |
|---|---|---|
| Cihaz Yapılandırması | İstasyon adı ve çalışma türü | Cihaz yapılandırması |
| Live Ayarları | Live'ın açılışı, görünümü, oturum, pencere ve klavye ayarları | Live Ayarları |
| Uzaktan İzleme | Tarayıcıdan ve TV'den izleme | Uzaktan izleme |
| OPC UA Sunucusu | Live'ın dış sistemlere açtığı OPC UA sunucusu | OPC UA sunucusu |
| Sayfalar | Üç sabit dal: 2B Sayfalar (normal sayfalar ve şablonlar), Faceplate'ler (açılır pencereler) ve 3B Sahneler | Sayfa yönetimi |
| Sayfa Yönetimi | Sabit üst / alt alan, gezinti menüsü; altında Menüler ve Araç Çubukları | Gezinti menüsü |
| HMI Tag'leri, Bağlantılar | Tag'ler, yapılar; haberleşme bağlantıları | Tag'ler, Bağlantılar |
| HMI Alarmları, Bildirimler | Alarm tanımları; alarmların e-posta ve SMS ile gönderilmesi | Alarmlar, Bildirim merkezi |
| Reçeteler, Geçmiş Veri | Reçeteler (altında reçete dizayn sayfaları); arşivler | Reçeteler, Geçmiş veri |
| Betikler, Zamanlanmış Görevler, Döngüler | Betikler, görevler, okuma döngüleri | Betikler, Görevler, Döngüler |
| Raporlar, Performans Raporları | Rapor tanımları (altında rapor dizayn sayfaları); arşivden hesaplanan planlı PDF / Excel raporları | Raporlar, Performans raporları |
| Metin ve Grafik Listeleri, Diller ve Metinler, Kullanıcı Yönetimi | Değer → metin eşlemeleri; diller; kullanıcılar ve yetkiler | Listeler, Diller, Kullanıcılar |
123- OPC UA Sunucusu — açıkken AÇIK rozeti.
- Bildirimler — açıkken AÇIK rozeti.
- Performans Raporları — etkin plan sayısı.
1234567- Arama — sayfa, grup ya da bölüm adı.
- Bütün dalları aç / yanındaki düğme: Bütün dalları daralt
- Proje gezginini daralt

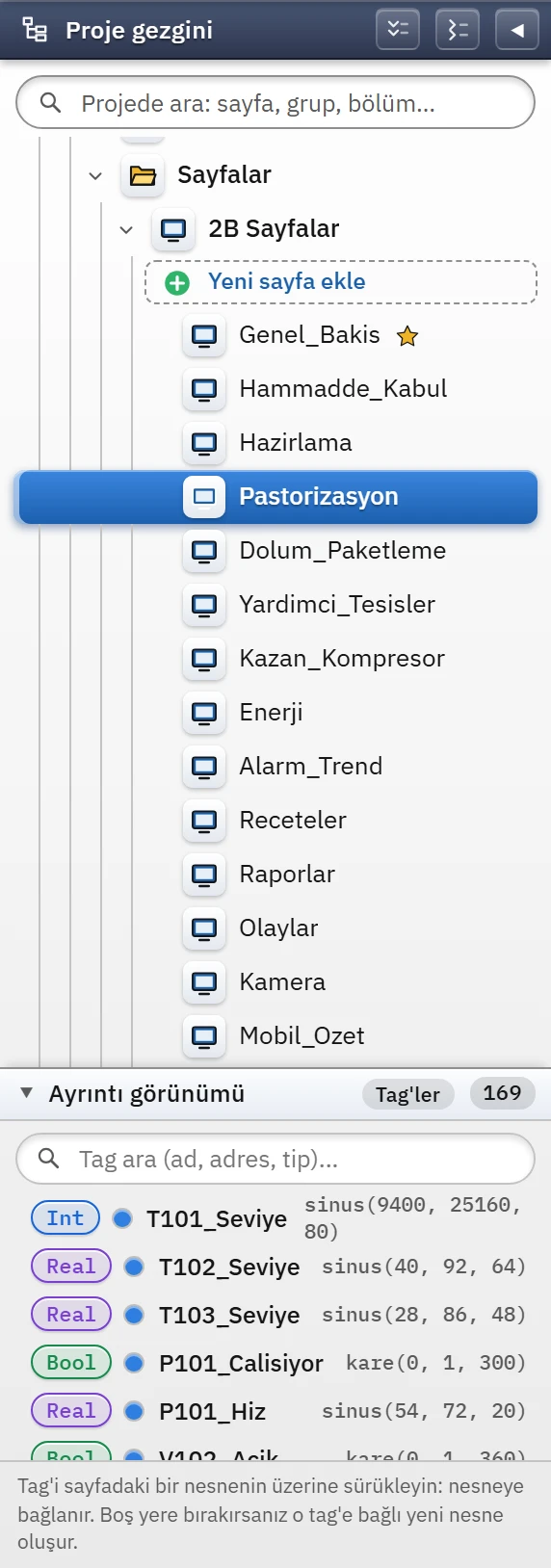

- 2B Sayfalar — normal sayfalar ve şablonlar.
- + — bu dala yeni sayfa ekler.
- Başlangıç sayfası — yeşil oynat simgesi.
- Açık sayfa — seçili satır.
Ağaçta gezinme
- Açma: bir bölüme ya da sayfaya tıklayınca editörü çalışma alanında açılır; zaten açıksa öne gelir. İstasyon, Sayfalar, 2B Sayfalar, Faceplate'ler ve 3B Sahneler düğümleri editör açmaz, yalnız dalı açıp kapatır.
- Dal açma / kapama: satırın solundaki okla yapılır. Başlıktaki iki düğme (Bütün dalları aç, Bütün dalları daralt) bütün dalları birlikte açar ya da kapar; daraltınca proje ve istasyon açık kalır.
- Göstergeler: yeşil oynat simgesi başlangıç sayfasını, sarı yıldız favori sayfayı gösterir. Satırın sonundaki kırmızı ✖ ya da turuncu ⚠ o bölümde ya da sayfalarda hata / uyarı olduğunu; Bağlantılar satırındaki renkli noktalar bağlantı renklerini (tag'ler bu renkle gösterilir) gösterir. Uzaktan İzleme, OPC UA Sunucusu ve Bildirimler açıkken yanlarında AÇIK rozeti, Performans Raporları'nda etkin plan sayısı (2 PLAN) yazar. Satırlarda kayıt sayısı yazmaz; sayılar Genel Bakış'ta ve tabloların sağ üstündedir.
- Satırdaki + düğmeleri: ekleme yapılabilen satırların sağında küçük düğmeler durur: dal satırında yeni sayfa / faceplate / 3B sayfa, sayfa grubunda o gruba yeni sayfa ve alt grup, gruplanabilen bölümde yeni grup, Reçeteler ve Raporlar'da yeni dizayn sayfası. Düğmenin üzerine gelince ne eklediği yazar. Aynı komutlar sağ tık menüsünde ve araç çubuğunda (Sayfa, Faceplate, 3B sahne) da vardır.
Arama
Gezginin üstündeki Projede ara: sayfa, grup, bölüm… kutusuna yazdıkça ağaç, eşleşen bölüm, grup ve sayfaların düz listesine döner; her satırda nerede durduğu yazar (Sayfalar › Hat_1 gibi). Esc aramayı temizler. Eşleşme yoksa ağaç alanında bunu belirten bir ileti görünür. Satıra tıklayınca ilgili editör açılır; bir sayfa grubuna tıklarsanız arama temizlenir ve grubun ağaçtaki yeri gösterilir.

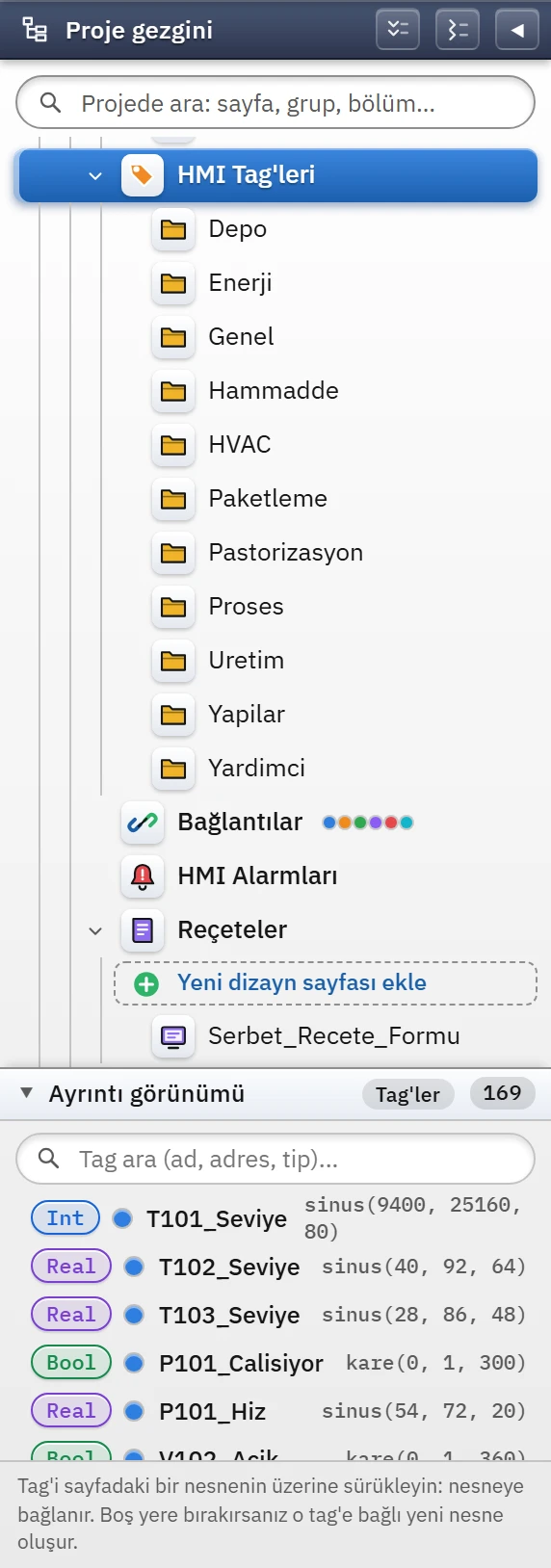

Gruplar (klasörler)
Grup, ağaçta sayfaları ve tablo kayıtlarını düzenlemek için açtığınız klasördür. Live'ın çalışmasını etkilemez; yalnızca proje içinde düzen sağlar.
1234- Bölüm — tıklayınca tablo açılır.
- Grup — kayıtları düzenleyen klasör.
- Bağlantı renkleri — tag'ler bu renkle gösterilir.
- + — yeni grup (alt grup) ekler.
- Hangi bölümlerde olur: Sayfalar, HMI Tag'leri, Bağlantılar, HMI Alarmları, Reçeteler, Geçmiş Veri, Betikler, Zamanlanmış Görevler, Raporlar ve Metin ve Grafik Listeleri.
- Oluşturma: bölüm satırındaki + düğmesi (Yeni grup ekle), sağ tık menüsü ya da tablonun üstündeki grup çubuğu. Ad harf, rakam, boşluk,
_,-ve.içerebilir; aynı seviyede aynı ad iki kez kullanılamaz. Gruplar iç içe açılabilir. - Tablo bölümlerinde: bir grubu seçince tablo o grubun (ve alt gruplarının) kayıtlarına süzülür, tabloya Grup sütunu eklenir ve araç çubuğuna Gruba taşı düğmesi gelir. Yeni satır seçili grubun içinde açılır.
- Sayfalarda: üç dal (2B, faceplate ve 3B) grupları ortak kullanır: bir grup, hangi türde sayfası varsa o dalda görünür; hiç sayfası olmayan grup bütün dallarda görünür. Reçete ve rapor dizayn sayfaları gruba konmaz; bağlı oldukları bölümün altında listelenir.
- Silme: grubu silince içindekiler silinmez, bir üst düzeye taşınır.
Sağ tık menüleri
| Düğüm | Komutlar |
|---|---|

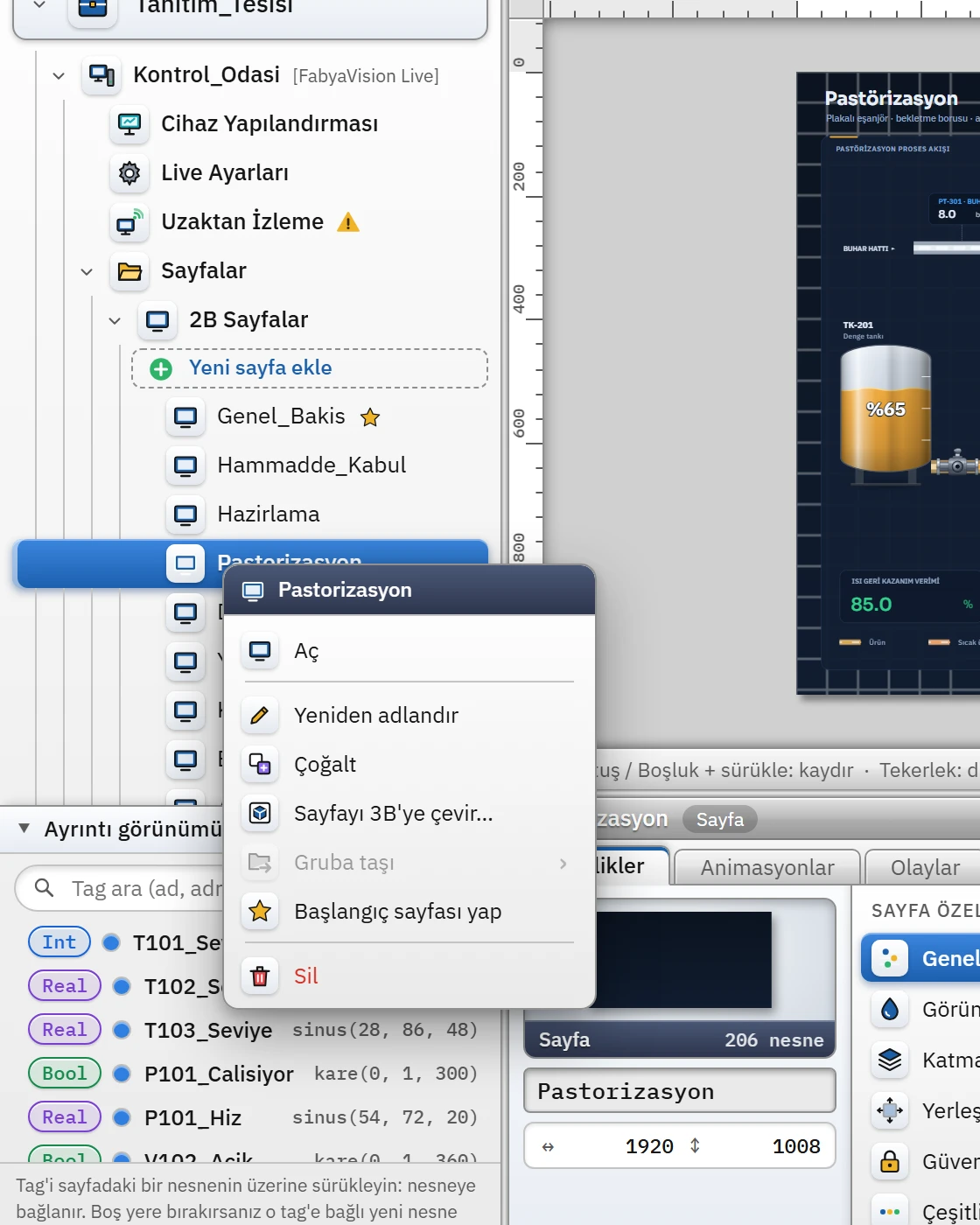

| Sayfa | Aç, Yeniden adlandır, Çoğalt, Sayfayı 3B'ye çevir… (2B sayfada), Gruba taşı ▸, Başlangıç sayfası yap, Favorilere ekle (favori sayfada Favorilerden çıkar), Sil |
| Grup | Bu gruba yeni sayfa ekle, Bu gruba yeni faceplate ekle, Bu gruba yeni 3B sayfa ekle, Alt grup ekle, Yeniden adlandır, Başka gruba taşı ▸, Grubu sil (tablo bölümlerinde ilk komut Aç) |
| Bölüm | Aç, Yeni kayıt ekle (tablo bölümlerinde), Yeni dizayn sayfası… (Reçeteler, Raporlar), Yeni grup ekle |
| Proje | Aç, Proje bilgileri…, Tümünü genişlet, Tümünü daralt |
| Boş alan ya da Sayfalar düğümleri | Yeni sayfa ekle, Yeni faceplate ekle, Yeni 3B sayfa ekle, Yeni grup ekle; boş alanda ayrıca genişlet / daralt |
Sürükle-bırak
Bir sayfa ya da grubu, aynı bölümdeki başka bir grubun üzerine sürükleyip bırakarak taşıyın; bölüm düğümünün üzerine bırakmak onu köke (grupsuz) alır. Bir grup kendi içine ya da alt grubuna taşınamaz; aynı seviyede aynı adlı bir grup varsa taşıma reddedilir.
Editör sekmeleri
Açık editörler çalışma alanının üstündeki sekme satırında durur; sekme komutları Ana pencere konusunda anlatılmıştır. Sekme sağ tık menüsündeki Proje ağacında göster komutu gezgini açar, aramayı temizler, düğümün üstündeki grupları açar ve satırı kısa süre vurgulayarak gösterir.
