Çoklu ekran ve TV ekranı

Live penceresinin birden çok monitörü kaplaması, her monitörde ayrı bir sayfa açılması, ekrana özel tag'ler ve ikinci ekrana ya da ağdaki TV'lere sayfaları sırayla gösteren TV gösterimi. Studio'da TV Ekranı (İkinci Ekran) ve Ağdaki TV'ler tabloları.

Üç yol

Ekranı birden çok monitöre yaymak için üç yol vardır. TV gösterimi diğer ikisiyle birlikte kullanılabilir; yalnızca Live'ın kullandığı monitörlerde TV gösterimi açılmaz.

Çoklu ekran

1. Sayfa boyutunu belirleyin

   Live Ayarları › Genel › Çoklu Ekran'da Ekran sayısı, Ekran düzeni (Yan yana, Alt alta, Izgara (iki satır); dördüncü seçenek Her monitöre ayrı sayfa için aşağıya bakın) ve Monitör çözünürlüğü'nü seçin. Sekmedeki şerit, bu düzeni tam kaplayan sayfa boyutunu verir (ör. 2 ekran yan yana, her biri 1920 × 1080: 3840 × 1080).

2. Sayfayı bu boyuta getirin

   Sayfanın Sayfa Özellikleri › Yerleşim › Hazır boyutlar bölümünden önerilen boyutu seçin. Oran uymazsa sayfa orantılı sığdırılır ve ekranlarda boşluk kalır; şerit bu durumu uyarır.

3. Tam ekranı açık bırakın

   Tam ekran aç kapalıysa çoklu ekran uygulanmaz ve pencere tek monitörde açılır (Studio uyarır).

• Monitörler Windows'taki konumlarına göre soldan sağa (eşitse yukarıdan aşağı) sıralanır; Live penceresinin açıldığı monitörden başlayarak istenen sayıda monitör kaplanır. Sağda yeterli monitör yoksa seçim sola kayar. Bağlı monitör istenenden azsa bağlı olanların hepsi kaplanır.
• Sayfa, kaplanan alana orantılı sığdırılır. Ekran düzeni ve Monitör çözünürlüğü yalnızca önerilen boyutu hesaplamak içindir; Live gerçek monitör konumlarını kullanır.
• Kaplanan monitörlerde ikinci ekran TV gösterimi açılmaz; kaplanmayan monitör kalmadıysa TV hiç açılmaz (Studio uyarır).

Her monitöre ayrı sayfa

Bu düzende Live penceresi yalnız kendi monitöründedir (monitör 1). Diğer monitörlerin her birinde ayrı bir pencere açılır ve Studio'da seçilen sayfayı gösterir. Örnek: monitör 1'de genel bakış, monitör 2'de alarm ve trend sayfası. Operatör her monitörde ayrı sayfaya gider ve kumanda eder.

1. Düzeni seçin

   Live Ayarları › Genel › Çoklu Ekran'da Ekran sayısı'nı (Live penceresi dahil monitör sayısı) ve Ekran düzeni: Her monitöre ayrı sayfa seçin.

2. Monitörlerin sayfasını seçin

   Her ek monitör için bir alan çıkar: Monitör 2 sayfası, Monitör 3 sayfası … Listede yalnız tam sayfalar vardır (açılır pencere, şablon ve dizayn sayfaları yoktur). (başlangıç sayfası) seçilirse o monitörde başlangıç sayfası açılır. Monitör 1, Live penceresidir ve Başlangıç sayfası ile açılır.

3. Sayfa boyutunu monitöre göre yapın

   Her sayfa tek bir monitöre sığdırılır; kartın altındaki özet önerilen boyutu (ör. 1920 × 1080) ve hangi monitörde hangi sayfanın açılacağını gösterir.

1234

1. Ekran sayısı — Live penceresi dahil monitör sayısı.
2. Ekran düzeni — Her monitöre ayrı sayfa.
3. Monitör 2 sayfası — ikinci monitörde açılan sayfa.
4. Özet — hangi monitörde hangi sayfa.

• Ek monitörler Windows'taki numara sırasıyla kullanılır (Live penceresinin monitörü ve tam ekranda kapladığı monitörler dışında). Bağlı monitör azsa bağlı olanlar kadar sayfa açılır. Monitör takılıp çıkarılınca pencereler yeniden yerleşir.
• Ek monitör penceresi çerçevesizdir; görev çubuğunda ve Alt+Tab listesinde görünmez, operatör kapatamaz. Live tam ekrandayken bu pencereler de üstte kalır.
• Oturum ortaktır: operatör hangi monitörde giriş ya da çıkış yaparsa bütün monitörlerde geçerli olur; şifreyi Live penceresi doğrular. Bir monitörde dil değiştirmek Live'ın dilini değiştirir.
• Değerler ve alarmlar Live penceresinden gelir (200 ms'de bir); yazmalar, alarm onayı ve reçete işlemleri Live penceresinde uygulanır. Sayfa açılış olayları ek monitörün kendi sayfasında da çalışır. Ek monitörde ekran klavyesi istasyon ayarına göre açılır.
• Ek monitörün sistem menüsünde Ekran 2 yazar. Programı kapatma ve istasyon ayarları (ekran klavyesi anahtarı) yalnız Live penceresinin menüsündedir; ek monitörde denenince Bu işlem ana Live ekranından yapılır bildirimi çıkar.
• Bu düzen Live bilgisayarında yerel bir sunucu kullanır; Tarayıcıdan izleme kapalıyken de çalışır ve ağa açılmaz. Web erişimi kapalı sayfalar ek monitörde de açılır.
• Ek monitörlerde TV (ikinci ekran) gösterimi açılmaz; boş monitör kalmadıysa TV hiç açılmaz (Studio uyarır).
• Zaman makinesi ek monitörlerin ekranını Ekran 2, Ekran 3 … adıyla ayrı kaydeder (Zaman makinesi).

F7 şu durumları bildirir: monitör için seçilen sayfa silinmişse ya da taslaksa (o monitörde başlangıç sayfası açılır) ve ikinci ekran TV gösterimi açıksa.

Ekrana özel tag

Normalde bir dahili tag'in tek bir değeri vardır ve her ekran onu görür. Bazı tag'ler ise ekranın kendi durumunu tutar: üst şeritte açık sayfanın düğmesini vurgulayan Aktif_Sayfa gibi. Monitör 2'de sayfa değişince bu değer monitör 1'in şeridini de değiştirmemelidir.

Böyle bir tag için HMI Tag'leri tablosunda Ekrana özel kutusunu işaretleyin. Kutu yalnız dahili tag'lerde açıktır (bağlantılı tag'de kilitlidir).

1

1. Ekrana özel — yalnız dahili tag; her ekran kendi değerini tutar.

• Her ekran (Live penceresi, her ek monitör, her tarayıcı, her TV) bu tag'in kendi değerini tutar. Bir ekranın yazdığı değer yalnız o ekranda değişir; Live'a gönderilmez, öteki ekranlara yayılmaz.
• Salt okunur izleyicide ve TV'de de bu tag'e yazılır: sayfa açılış olayındaki yazma orada da çalışır, böylece şerit vurgusu her ekranda doğru sayfayı gösterir.
• Live bilgisayarındaki alarm, arşiv, görev ve betikler Live penceresinin değerini kullanır. Ekrana özel tag'e üretim verisi koymayın.

İkinci ekran TV gösterimi

Live bilgisayarına ikinci bir monitör ya da TV bağlıysa, projedeki seçili sayfalar orada sırayla döner. Gösterim salt okunurdur: menü yoktur, tıklanamaz.

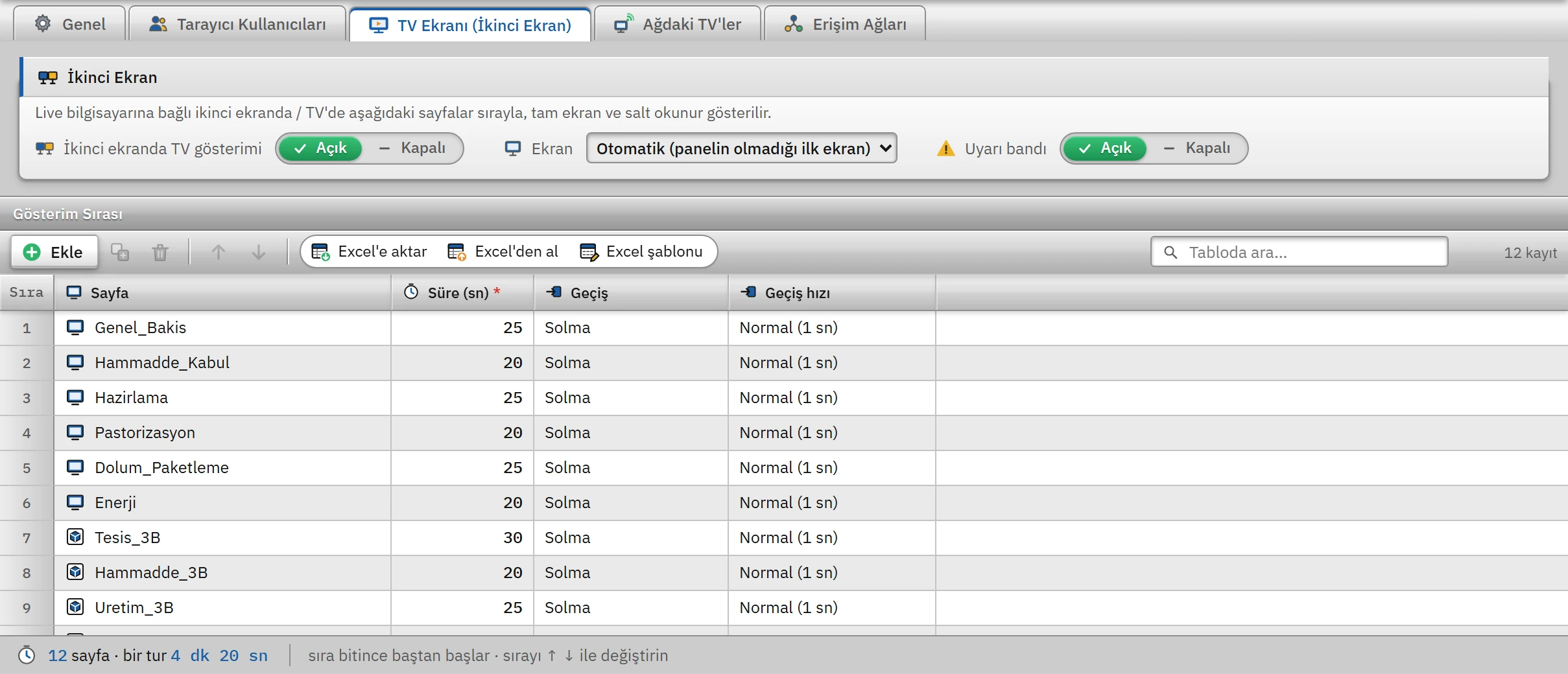

123

1. İkinci ekran — gösterimi aç, ekranı ve uyarı bandını seç.
2. Süre (sn) — sayfanın ekranda kalma süresi.
3. Geçiş — sayfalar arası geçiş efekti.

1. Gösterimi açın

   Uzaktan İzleme bölümünde TV Ekranı (İkinci Ekran) sekmesini açın; İkinci ekranda TV gösterimi'ni Açık yapın.

2. Ekranı seçin

   Ekran: Otomatik (panelin olmadığı ilk ekran) ya da Ekran 1 … Ekran 4. Ekran numarası Windows Ekran ayarlarındaki numaradır. Live'ın çalıştığı ekran (panel) ve çoklu ekranın kapladığı monitörler seçilemez; uygun ekran yoksa pencere açılmaz.

3. Gösterim sırasını yazın

   Tabloya sayfa satırları ekleyin (en çok 40). Her satırda:

Tabloyu ↑ ↓ ile yeniden sıralarsınız; alttaki şerit sayfa sayısını ve bir turun toplam süresini gösterir. Sıra bitince baştan başlar. Tek satır varsa sayfa ekranda sabit kalır ve geçiş yapılmaz. Liste boşsa ekranda gösterim listesi boş açıklaması görünür.

Uyarı bandı

Açıksa ekranın altındaki bantta etkin alarmlar sırayla gösterilir: onay bekleyen alarm varsa kırmızı bantta onlar, yoksa etkin alarmlar; alarm yoksa ince sakin bir bant. Bir alarm bantta 6 – 8 saniye kalır.

Üst çubuk

Proje adı, gösterilen sayfa, 3 / 9 · Sıradaki: …, sıra noktaları, bağlantı durumu, saat ve geçiş süresini gösteren ilerleme çizgisi.

• Sabit üst ve alt alan sayfaları TV'de gösterilmez; ekranın tamamı sıradaki sayfaya kalır. Dil, Live bilgisayarındaki dili izler.
• TV penceresi, bağlı ekranlar değişince (monitör takılıp çıkarılınca) yeniden değerlendirilir. Pencerenin durumu Live'da sistem menüsü › Uzaktan izleme… penceresindeki İkinci ekran (TV) bölümünde görülür: Gösterimde — ekran N, İkinci ekran bulunamadı (istenen: …), Pencere kapalı ya da Projede kapalı; bağlı ekranların çözünürlüğü de listelenir (Live'ın kapladığı ekran panel olarak işaretlenir).
• Gösterim 6 saatte bir sayfa geçişinde tam yenilenir; proje değişince de yeniden kurulur.

Ağdaki TV'ler

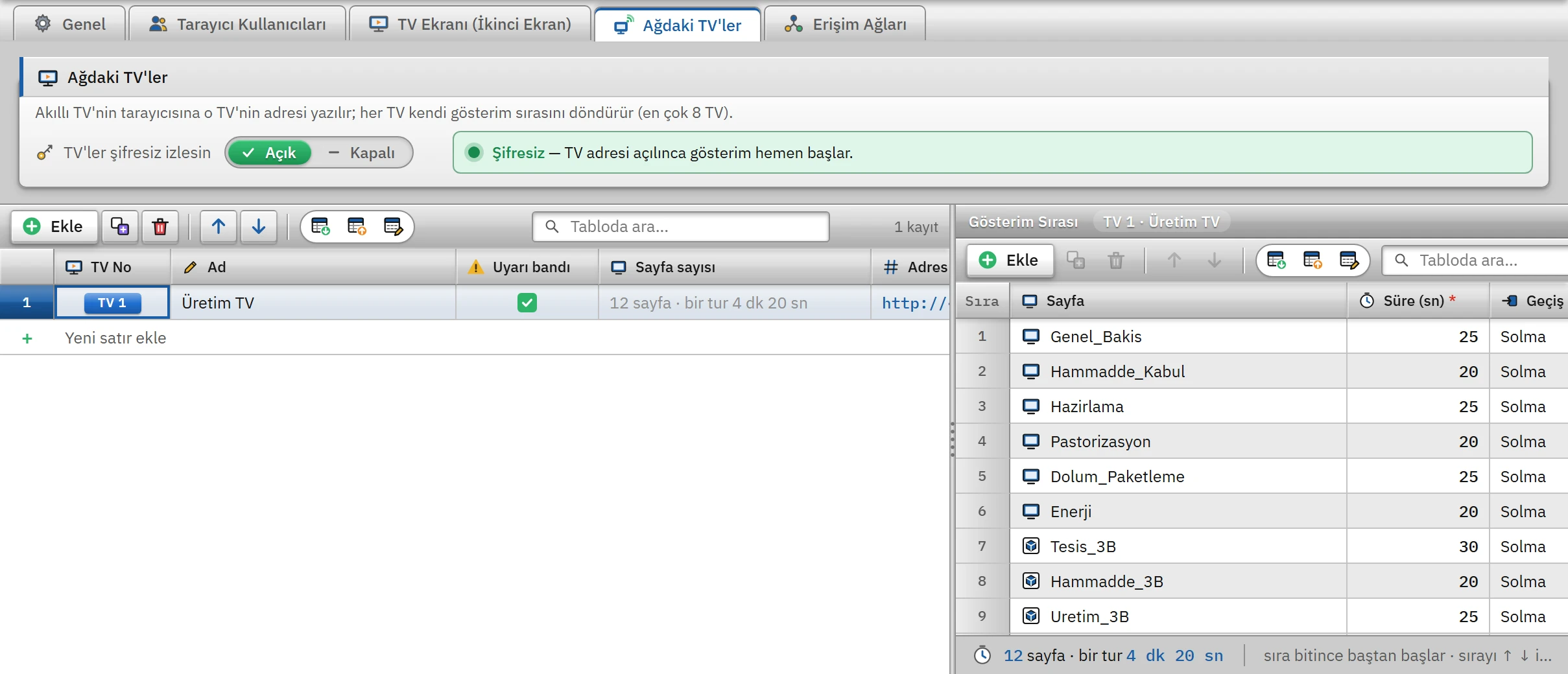

Akıllı TV'nin (ya da başka bir bilgisayarın) tarayıcısına bir adres yazılır; TV kendi gösterim sırasını döndürür. Bu özellik Tarayıcıdan izleme'nin açık olmasını ister: TV adresleri Live'ın tarayıcı sunucusuna bağlanır.

12

1. TV No — adresi belirler (/tv1 … /tv8).
2. Adres — TV tarayıcısına yazılır.

• En çok 8 TV tanımlanır; numara (TV 1 … TV 8) ilk boş numaradır ve elle değiştirilmez. Adres http://<Live PC'sinin IP adresi>:<port>/tv1 … /tv8 biçimindedir (port varsayılan 8080).
• Her TV'nin Adı (en çok 30 karakter), kendi Uyarı bandı seçeneği ve altta kendi Gösterim Sırası tablosu vardır. Yeni TV, ikinci ekranın gösterim sırasının kopyasıyla başlar.
• TV'ler şifresiz izlesin (varsayılan açık): adresi bilen ve izinli ağdaki herkes TV'yi açabilir. Kapalıysa TV'de bir tarayıcı kullanıcısıyla giriş istenir. Erişim ağları ve kullanıcılar için Uzaktan izleme.
• Canlı adresler Live'da sistem menüsü › Uzaktan izleme… penceresinde, TV adresleri başlığı altında Kopyala düğmeleriyle listelenir.

Sınırlar ve dikkat edilecekler

• TV gösterimi salt okunurdur; kumanda, alarm onayı ve ayar yoktur. TV'de betik çalışmaz.
• Çoklu ekran yalnızca tam ekranda uygulanır. Kaplanan monitörlerde TV açılmaz.
• İkinci ekran bulunamazsa (Live'ın bulunduğu tek ekran varsa) TV penceresi açılmaz; panelin üstünü kaplamamak için bilerek böyledir.
• Gösterim sırası en çok 40 satırdır; süre 5 – 3600 saniye arasıdır.
• Çoklu ekran ve TV gösterimi gerçek çok monitörlü bilgisayarda sahada denenmelidir.
• Bir ek monitörde başka bir sayfaya geçmek yalnız o monitörü değiştirir; Live açılınca her monitör yine Studio'da seçilen sayfayla başlar.
