Studio menü çubuğunun ve araç çubuklarının başvurusu: her menünün mantığı, komutlar, kısayollar ve komutların hangi durumda pasif olduğu.
Studio'nun komutları menü çubuğunda ve araç çubuğunda toplanır; aynı komutlar sağ tık menülerinde de bulunur. Bu konu önce menülerin nasıl çalıştığını ve her menünün mantığını anlatır, sonra tam başvuru tablolarını verir.
Menülerin kullanımı
Menüler pencerenin en üstündeki başlık çubuğunda, ürün işaretinin sağındadır. Menü adına tıklayınca menü açılır; menü açıkken fareyi başka bir menü adının üstüne getirmek onu açar. Dışarı tıklamak, Esc, tekerlek ya da pencerenin odak kaybetmesi menüyü kapatır.
Klavye: ↑↓HomeEnd ile gezinilir, Enter komutu çalıştırır, → alt menüyü açar, ← ya da Esc bir üst düzeye döner.
Alt menüler (› işaretli satırlar): satıra tıklayınca aynı yerde açılır; ilk satır ‹ <Ad> geri döner.
Pasif (gri) komutlar o anki durumda geçerli değildir: örneğin Geri al geri alınacak işlem yokken, Hizala 2B sayfa editörü açık değilken, Döndür ve Model 3B editör açık değilken pasiftir. Menü her açıldığında yeniden hesaplanır.
Menülerin mantığı

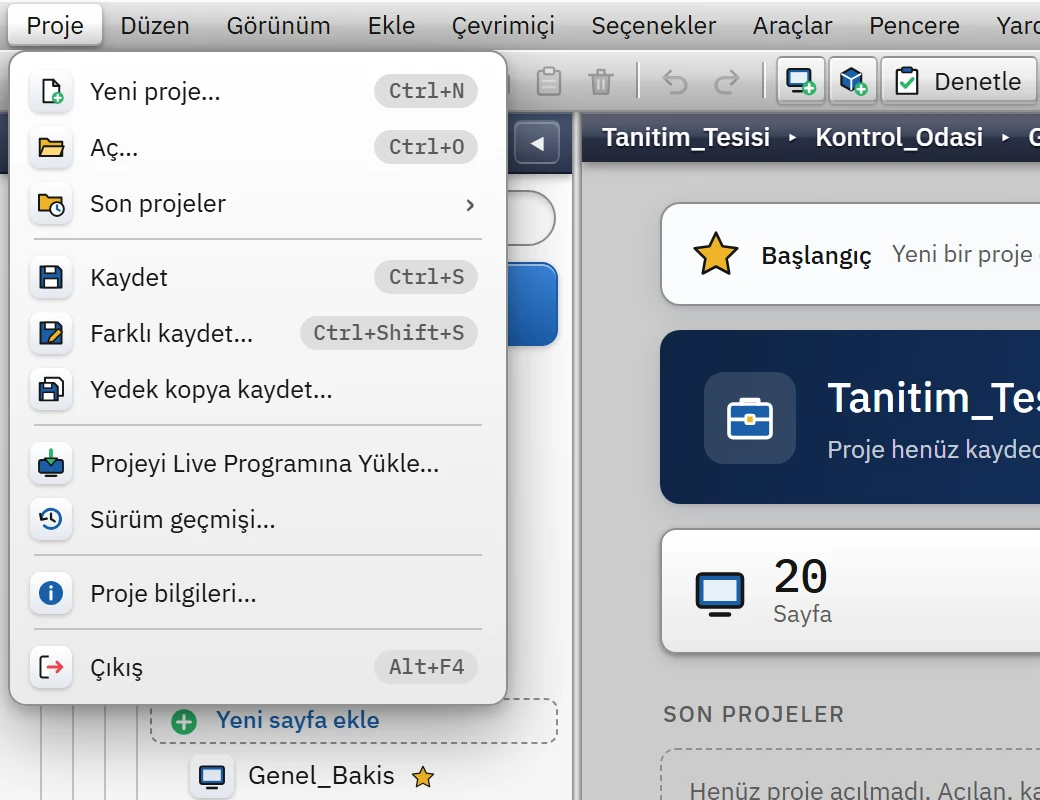

Proje menüsü: dosya işlemleri, yedek, Live'a yükleme ve sürüm geçmişi.
Proje
Proje dosyası işlemleri: yeni, aç, kaydet, farklı kaydet, yedek kopya; Live'a yükleme ve sürüm geçmişi; proje bilgileri. Son projeler alt menüsü en son açılan en çok 10 projeyi listeler; dosyası bulunamayan satır gri ve (bulunamadı) notludur; en altta Listeyi temizle vardır (dosyalar silinmez). Ayrıntı: Proje dosyaları.
Düzen
Geri al / yinele, pano komutları, çoğalt, sil, seçim, kilitleme, yeniden adlandırma ve nesne düzeni (hizala, sıra, boyut, grupla). 3B editörde ayrıca döndür ve model komutları bulunur.
Görünüm
Panelleri açıp kapatma (proje ağacı, ayrıntı görünümü, Denetçi), genel bakış, ızgara ve yakalama seçenekleri, yakınlaştırma, animasyon önizlemesi, tam ekran. Işaretli (✓) komutlar açık seçeneklerdir.

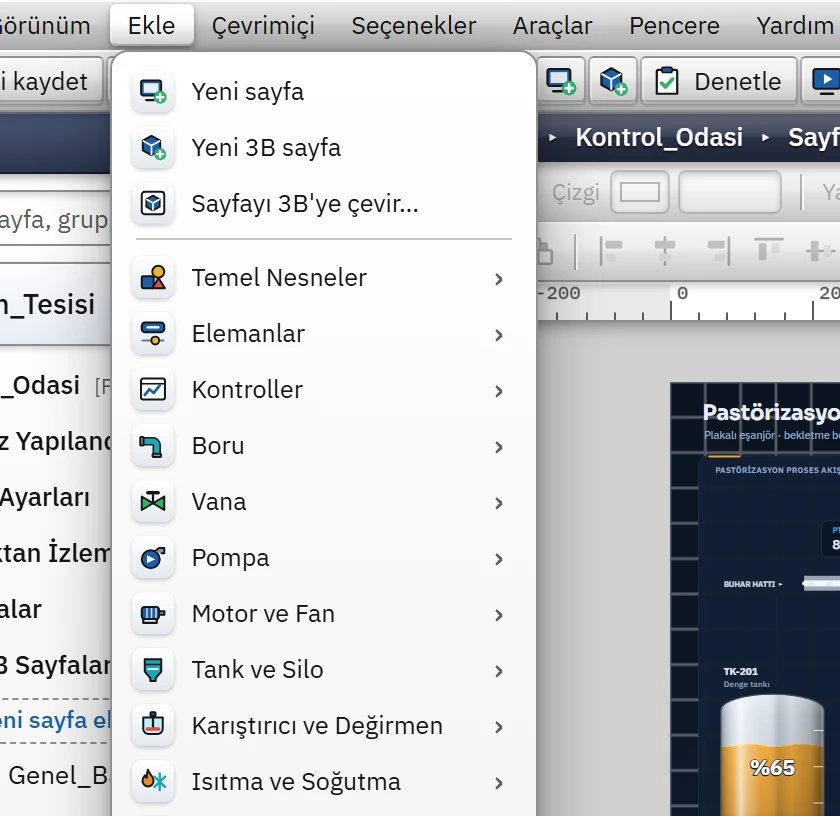

Ekle
Yeni sayfa, faceplate ve 3B sayfa, sayfayı 3B'ye çevirme ve nesne grupları. Bir gruba tıklayınca o grubun nesneleri listelenir; nesneyi seçince çizim aracı olur, sayfada tıklayarak yerleştirirsiniz. Sayfa editörü açık değilse nesne grupları pasiftir. 3B sahne açıkken 3B kütüphanenin, diğer durumlarda 2B kütüphanenin grupları gelir. Nesne kütüphanesi
Çevrimiçi
Live ile ilgili komutlar: Live'ı başlat, Live'a yükle, sürüm geçmişi, bağlantıları sına. Studio PLC'ye bağlanmaz; Bağlantıları sına… her bağlantı için TCP bağlantısı dener (2 saniye zaman aşımı) ve yalnızca hedef portun dinleyip dinlemediğini söyler.
Seçenekler
Studio ayarları, tema (alt menü: sekiz tema), 3B görünüm, arayüz dili ve ölçeği. Seçenekler
Sürüm, derleme tarihi, bilgisayar, kullanıcı, program yolu, üretici ve web adresini gösterir.
Araç çubuğu
Başlık çubuğunun altındaki araç çubuğu tek sıra düğmeden oluşur. Sık kullanılan birkaç düğmenin yanında adı yazar; diğerleri yalnız simgedir. Bir düğmeye fareyi tutunca kısayolunu da içeren ipucu görünür. Pasif düğmeler soluktur. Denetle, Çalıştır, Yükle ve Yardımcı sağa yaslıdır; Çalıştır vurgu rengindedir, Denetle ve Çalıştır düğmelerinde kısayolu (F7, F5) yazılıdır.
12345678
Araç çubuğu: solda dosya, pano, geri al ve yeni sayfa düğmeleri; sağda Denetle, Çalıştır, Yükle ve Yardımcı.
Dosya — Yeni, Aç, Kaydet, Farklı kaydet.
Pano — Kes, Kopyala, Yapıştır, Sil.
Geri al, Yinele
Yeni — Sayfa, Faceplate, 3B sahne.
Denetle (F7)
Çalıştır (F5) — kaydedip Live'da açar.
Yükle — Live'ın proje klasörüne yükler.
Yardımcı — yapay zekâ sohbet panelini açar.
Düğme
Komut
Kısayol
Yeni proje
Yeni proje penceresini açar
Ctrl+N
Proje aç
Proje açar
Ctrl+O
Kaydet
Kaydeder
Ctrl+S
Farklı kaydet
Başka ada ya da konuma kaydeder
Ctrl+Shift+S
Kes, Kopyala, Yapıştır, Sil
Nesne ya da satır işlemleri (seçim yokken pasif)
Ctrl+X, Ctrl+C, Ctrl+V, Delete
Geri al, Yinele
Son işlemi geri alır / yeniler
Ctrl+Z, Ctrl+Y
Sayfa, 3B sahne
Açık sayfanın grubuna yeni 2B sayfa ya da yeni 3B sayfa (360° dönen sahne) ekler
Projeyi Live programının proje klasörüne yükler: değişikliğin açıklaması yazılır (yeni revizyon), klasör seçilir, dosya kopyalanır
Yardımcı
Sağdaki yapay zekâ sohbet panelini açar / kapatır. Studio Yardımcısı
Sayfa editörünün araç çubuğu
2B sayfa editörü açıkken tuvalin üstünde tek satırlık bir editör çubuğu belirir. Soldan sağa:
Grup
Düğmeler
Biçim
Dolgu rengi, dolgu yok (saydam), çizgi rengi, çizgi kalınlığı
Yazı (açılır panel)
Yazı boyutu, yazı tipi, kalın / eğik / altı çizili, yazı rengi, sola / ortaya / sağa yaslama
Sıra (açılır panel)
En öne getir, bir öne getir, bir arkaya gönder, en arkaya gönder
Hizalama
Sola, yatayda ortala, sağa, üste, dikeyde ortala, alta hizala
Dağıt (açılır panel)
Yatayda / dikeyde eşit dağıt, aynı genişlik, aynı yükseklik
Grup
Grupla (Ctrl+G), grubu çöz (Ctrl+Shift+G)
Izgara
Izgarayı göster / gizle, ızgaraya yakala (Alt geçici olarak kapatır), ızgara karesi (piksel), hizalama kılavuzları, üst üste binmeyi önle
Önizleme
Animasyon önizlemesi
Seçili nesnenin katmanı seçimin üstünde beliren seçim çubuğundadır; yakınlaştırma (uzaklaştır, yakınlık listesi, yakınlaştır, sayfayı sığdır Ctrl+0) editörün alt şeridindedir. Ayrıntı: 2B sayfa editörü. 3B editörün araç çubuğu 3B sayfalar konusundadır.
Menü başvurusu
Aşağıdaki tablolar, Studio'dan alınan menü içeriğinden üretilmiştir. Alt menü açar notlu satırlar alt menülü komutlardır; bazı komutların adı duruma göre değişir (örneğin işaretli seçeneklerin başında ✓, Pencere menüsünde açık editörlerin adları görünür).
