FabyaVision nedir

FabyaVision'ın iki programı olan Studio (proje tasarlama) ve Live (tesisi çalıştırma), çalışma düzeni, neler yapılabildiği ve sınırları.

FabyaVision, Fabyatek'in SCADA / HMI yazılımıdır: bir üretim tesisinin PLC ve diğer cihazlardan gelen verilerini ekranda gösterir, operatörün komut vermesini sağlar, alarmları ve geçmiş verileri kaydeder. Ürünün iki ana programı vardır; TIA Portal projelerini Studio projesine çeviren FabyaVision Convert ayrı bir yardımcı programdır.

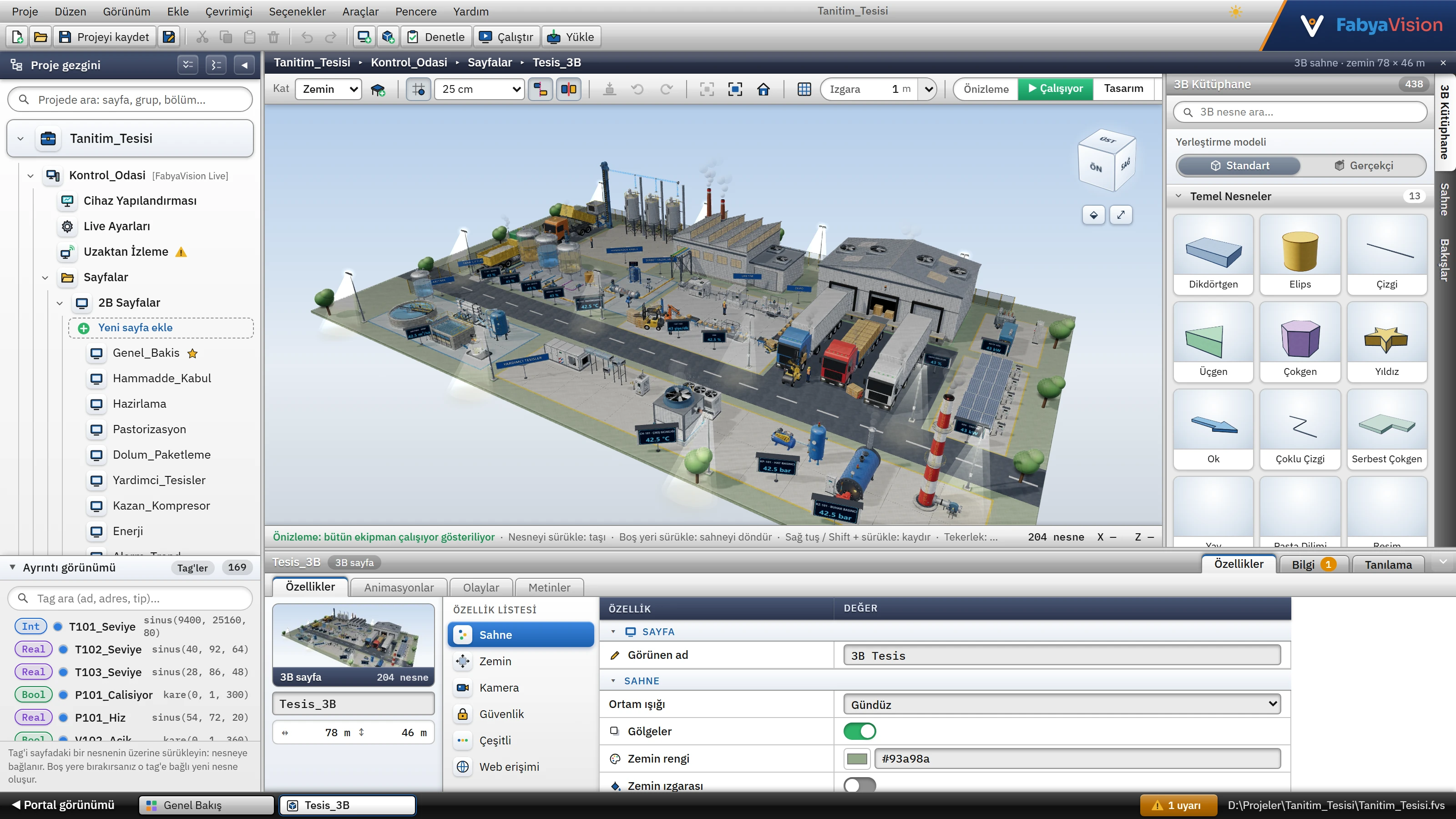

1234

1. Menüler ve araç çubuğu — projeyi kaydedin, denetleyin, Live'da çalıştırın, Live'a yükleyin.
2. Proje gezgini — sayfalar, tag'ler, bağlantılar, alarmlar ve diğer bölümler.
3. Çalışma alanı — 2B sayfa ya da 3B sahne tasarlanır.
4. Denetçi — seçili nesnenin özellikleri, tag bağlantıları ve olayları.

Çalışma düzeni

Bir proje tek bir dosyadır (.fvs). Studio dosyayı üretir, Live dosyayı okuyup çalıştırır. Live proje dosyasını değiştirmez; çalışırken ürettiği kayıtları projenin yanındaki .veri klasörüne yazar (Dosya ve klasör konumları).

1. Tasarlayın

   Studio'da bağlantıları, tag'leri ve sayfaları hazırlayın. PLC gerekmez: Simülatör sürücüsü sinyal üretir.

2. Sınayın

   Araçlar›Projeyi denetle (F7) hataları listeler; Çevrimiçi›Live'ı başlat (F5) projeyi kaydedip Live'da açar. Ayrıntı: Projeyi denetle.

3. Live'a yükleyin

   Proje›Projeyi Live Programına Yükle… projeyi Live bilgisayarının proje klasörüne kopyalar ve her yüklemeyi açıklamasıyla bir revizyon olarak kaydeder. Ayrıntı: Projeyi Live'a yükleme.

4. Çalıştırın

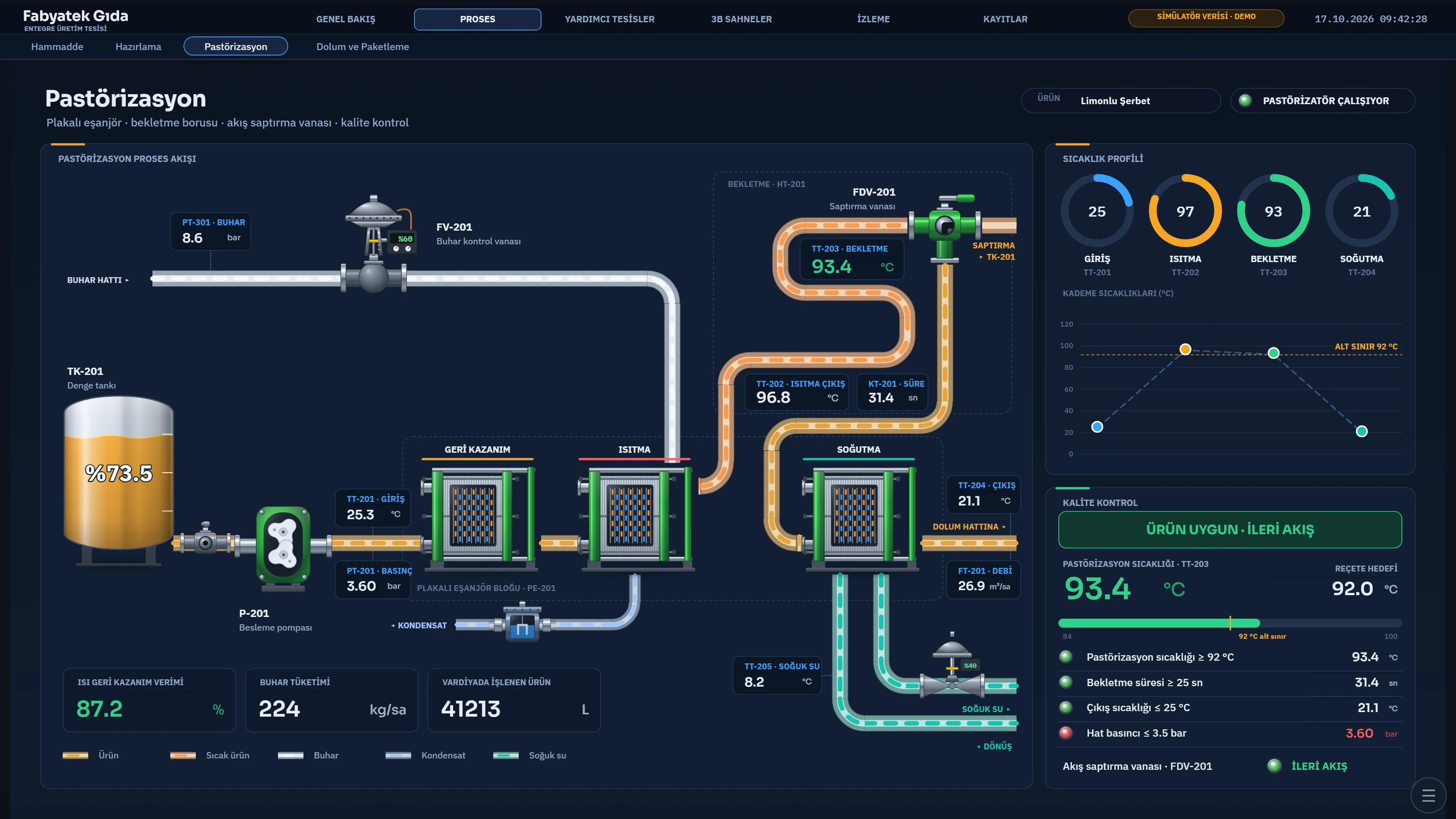

   Live'ı açın, proje seçici ekranından projeyi seçin. Operatör sayfaları gezer, alarmları onaylar, değer girer.

5. İzleyin

   İsterseniz Live ağda tarayıcılara ve TV'lere canlı görüntü sunar: Uzaktan izleme. Yetki grubu verilen tarayıcı kullanıcıları kumanda da edebilir: Uzaktan kumanda.

Bileşenler

Neler yapabilirsiniz

• 2B sayfalar ve 3B sahneler: proses şemalarını nesne kütüphanesiyle çizin; 3B sahnede tesisi gezilebilir hale getirin. 2B editör, 3B sayfalar, nesne kataloğu.
• Pano tasarımı: Araçlar›Pano tasarım sihirbazı… ile adım adım bir elektrik panosu tasarlayın; sihirbaz 3B sahne, görünüş sayfası ve malzeme listesi üretir. Pano tasarım sihirbazı.
• TIA Portal projesinden başlama: WinCC ekranlarını, tag'lerini ve bağlantılarını Convert ile Studio projesine çevirin, sonra Studio'da tamamlayın. TIA Portal projesini dönüştürme.
• Tag'ler ve haberleşme: PLC adreslerini tag olarak tanımlayın, nesnelere bağlayın. Tag'ler, sürücüler.
• Alarmlar: dijital ve analog alarm, alarm sınıfları, onay. Alarm sistemi.
• Bildirimler: önemli alarmları seçili kişilere e-posta ve SMS ile gönderin. Bildirim merkezi.
• Geçmiş veri ve trend: seçilen tag'leri zamanla kaydedin, eğri olarak izleyin. Geçmiş veri, Trend.
• Reçete ve rapor: ürün reçetelerini PLC'ye yükleyin; tetik sinyaliyle üretim raporu kaydedin. Reçeteler, Raporlar.
• Performans raporları: arşiv ve alarm kayıtlarından hesaplanan hazır raporları plana bağlayın; PDF ve Excel olarak üretip e-postayla dağıtın. Performans raporları.
• OPC UA sunucusu: Live'ın seçtiğiniz tag'lerini başka SCADA ve MES sistemlerine açın. OPC UA sunucusu.
• Kullanıcılar ve yetkiler: operatör, mühendis ve yönetici grupları; nesne ve sayfa bazında yetki. Kullanıcı yönetimi.
• Betikler ve görevler: VBScript, JavaScript, C ve Python ile betik; zamanlanmış görevler. Betikler, Görevler.
• Yapay zekâ yardımcısı: Studio'da yerel bir modelle betik yazdırın, projede yazarak iş yaptırın. Yapay zekâ yardımcısı.
• IP kamera: kamera görüntüsünü sayfaya koyun. IP kamera.
• Çok dil: arayüz (ve kılavuz) Türkçe, İngilizce, İspanyolca, Almanca, İtalyanca ve Fransızca; proje metinleri için istediğiniz kadar dil. Diller ve metinler.
• Çoklu ekran ve TV: Live'ı birden çok monitöre yayın, ikinci ekranda sayfa döndürün. Çoklu ekran ve TV.
• Excel: tabloları Excel'e aktarın, Excel'den alın. Excel ile içe / dışa aktarma.

Desteklenen sürücüler

Haberleşme, her bağlantıda seçilen bir sürücüyle yapılır. Studio 11 sürücü sunar:

Sınırlar ve dikkat edilecekler

• Studio PLC'ye bağlanmaz. Tag değerleri yalnızca Live'da gelir. Studio'daki Çevrimiçi›Bağlantıları sına… yalnızca hedef portun dinleyip dinlemediğini (TCP bağlantısı) sınar; protokol denemesi Live'da yapılır.
• Uzaktan izleme HTTPS kullanmaz. Varsayılan olarak salt okunurdur; uzaktan kumanda açılırsa yalnız yetki grubu verilen tarayıcı kullanıcıları kumanda eder ve nesne yetkileri tarayıcıda uygulanır (Uzaktan kumanda). Sunucuyu internete doğrudan açmayın; VPN ile erişim rehberini izleyin.
• Çok istasyonlu mimari yoktur. Birden çok Live bilgisayarının tag, alarm ve arşivlerini ortak kullandığı sunucu / istemci düzeni bulunmaz. Her Live kendi projesini ve kendi kayıtlarını çalıştırır. İki Live bilgisayarı birbirinin yedeği olarak çalışabilir (Yedekli sunucu çifti).
• Live bir Windows hizmeti değildir. Bilgisayar açılınca başlaması için kurulumdaki seçeneği işaretleyin (Başlangıç klasörüne kısayol konur); program kapanırsa kendiliğinden yeniden başlamaz.
• Sistem gereksinimi: Windows 10 ve sonrası, .NET Framework 4.8, WebView2 Runtime. Ayrıntı: Kurulum.
